很多人在使用CAD制图的过程中,虽然知道基本的制图方法,但是对于一些有难度的操作还是有一些困难的,例如对图形进行角度标注,那么应该怎么样对CAD中的图形进行标注呢?
操作方法介绍:

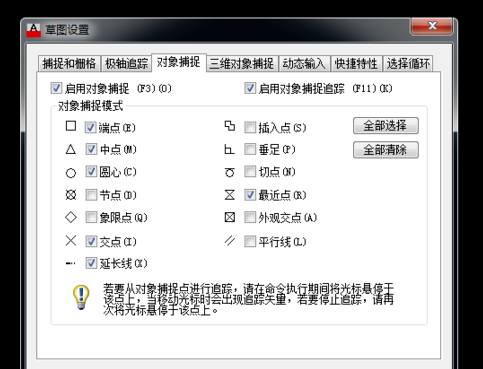

1.首先我们打开CAD绘图软件,在模型空间中我们通过绘制轴测图来进行角度标注,在绘图区我们通过按住shift加鼠标右击弹出选项选择对象捕捉设置,如下图所示。

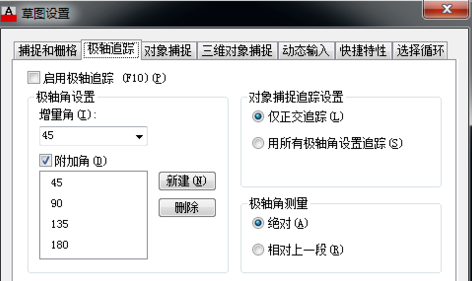

2.通过选择极轴追踪选项卡,我们能够看到需要设置的选项。

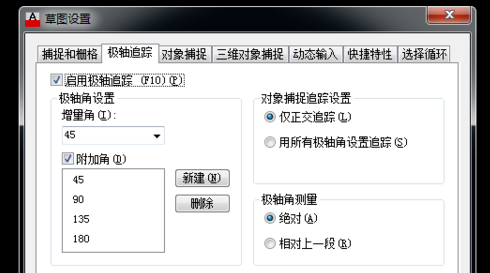

3.通过点击启用极轴追踪,在增加角处依次设置45°角、90°角、135°角和180度角。完成如下图所示。

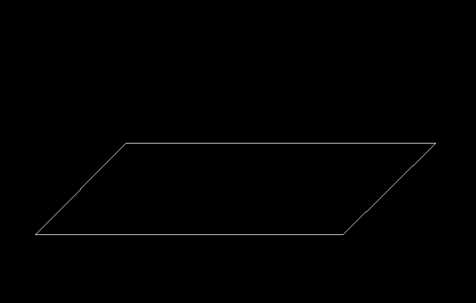

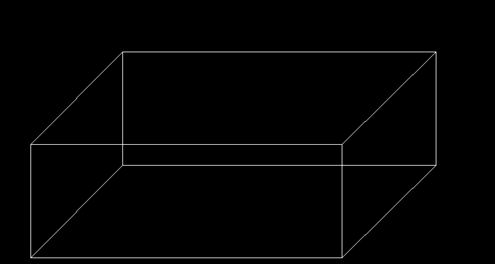

4.点击确定,我们通过绘制下图图案来接着进行角度标注的设置。

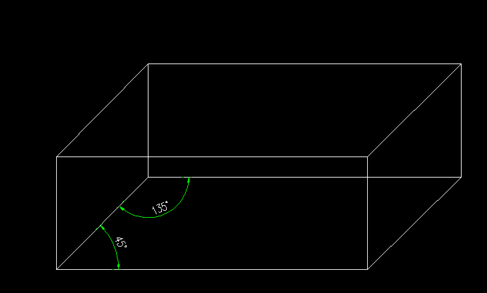

5.这里需要讲述在轴测图中角度45°和135°为直角90°,通过下图完成图进行标注角度。
6.通过插件命令JDBZ进行标注,如下图所示。
