CAD图形面积和周长怎么测量 CAD怎么用快捷键测出规则图形面积和周长

相关软件相关文章发表评论 来源：西西整理时间：2018/3/9 13:21:15字体大小：A-A+

作者：西西小熊点击：0次评论：0次标签： CAD

CAD迷你看图2018R1官方最新版
  • 类型：图像浏览大小：11.9M语言：中文 评分：7.5
  • 标签：
立即下载

我们在用CAD软件绘制图纸的时候，有的时候需要初步的推测出整个图形的大概面积，这个时候有什么好的方法可以解决呢？下面小编就教教你怎么用快捷键测出规则图形面积和周长吧！

操作方法介绍：

方法1：利用aa快捷键

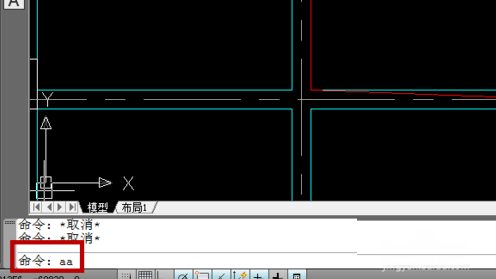

1、在cad中，直接输入aa命令，就可以测出规则图形的面积，首先打开我们要测面积的cad图纸，在命令栏输入“aa”（大写小写都可以）

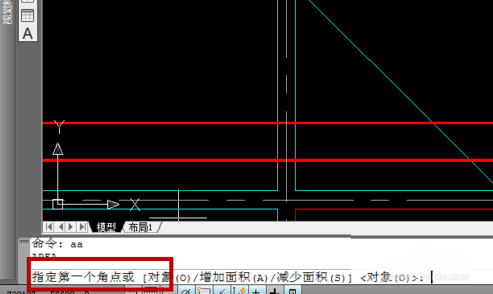

2、输完后按“Enter”确定键，下方命令栏，提示“指定一个点”，如图所示，指定矩形的第一个点，接着指定下一个点

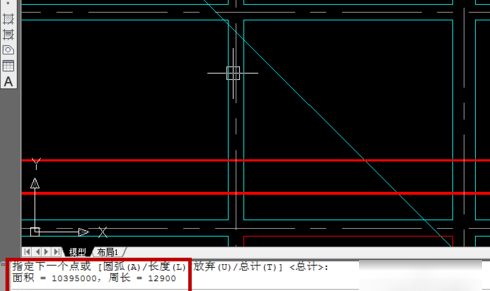

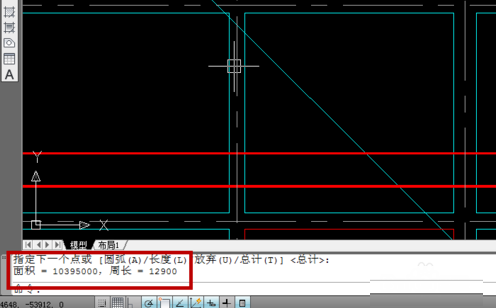

3、直到我们要测的图形从起点到终点合并，如图所示，“端点”和“起点”重合（即如图所示的绿色部分即是我们测的面积），然后按“Enter”确定键，绿色部分消失，同时我们就可以在下方的命令栏看到下方的面积和周长的数值，如图所示

方法2：先pl，再li

1、在命令栏输入“pl”命令

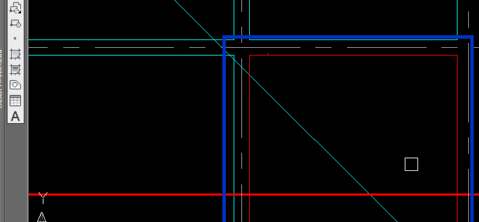

2、输完后按“Enter”确定键，同样如方法1，绘出我们要测的图形按“Enter”确定键，如图所示，小编为了大家好区分后面的步骤，修改了之后的颜色，绘好的图形会从原来的浅绿色，变成红色

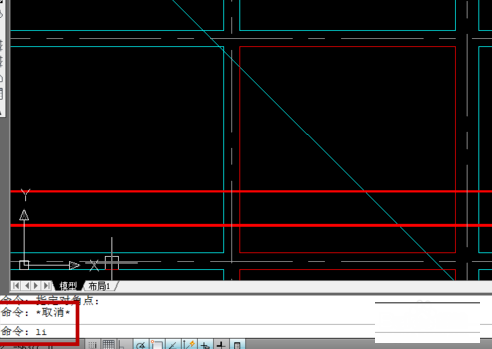

3、然后在下方命令栏输入“li”，接着按Enter”确定键

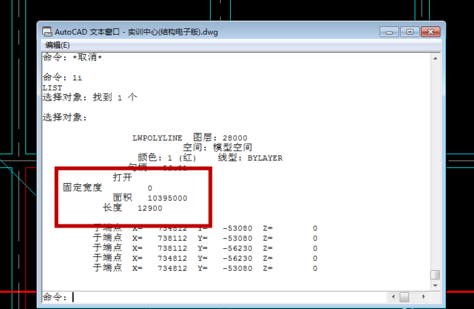

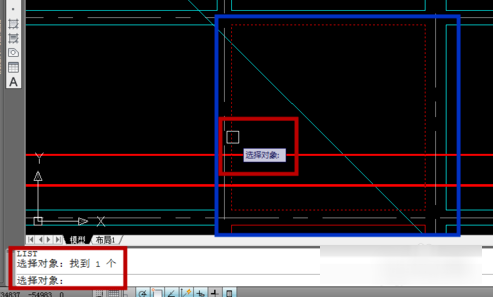

4、接着命令栏提示让你“指定对象”即我们刚刚绘制好的图形，如图所示选择后变成虚线部分，然后点Enter”确定键，cad就会弹出一个窗口，上面有面积和长度的数值
