很多工程师和设计师在CAD中绘制图纸时，有的时候会为了突出效果或者是标出重点，就需要把一些实线转换成虚线，那么具体怎么操作呢？下面小编就分享一下在CAD中画虚线的方法吧！

相关链接 版本说明 下载地址
CAD迷你看图2015 官方最新版 查看
CAD文件查看器(EDrawings Viewer) 正式版 查看
CAD图纸查看软件(Acme CADSee 2015) 汉化版 查看
CAD图纸查看器 绿色版 查看
cad快速看图电脑版 官方最新版 查看
CAD看图说话 官方最新版 查看
迷你CAD图纸查看器 免费版 查看
AutoDWG DWGSee Pro (AutoCAD 图纸查看) 汉化绿色 查看

操作方法介绍：

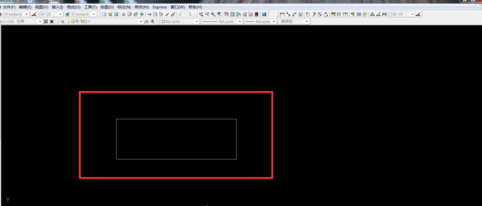

1.打开电脑上的CAD软件，在绘图区绘制一个长方形，如图，长方形的对角线需要用虚线画出。

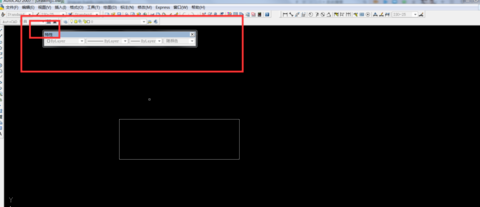

2.在页面上方的众多工具框中找到特性的工具框，并拖动工具框到显眼的位置，特性工具框的样子如图所示。

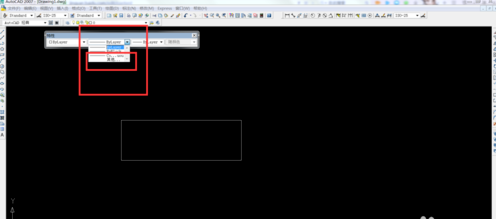

3.点击特性工具框中的第二个图标线性控制，在线性控制的下拉菜单中点击其他，进入到详细设置页面。

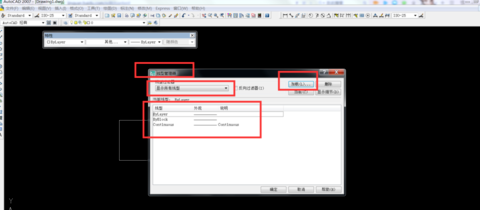

4.如图，弹出线性管理器对话框，在线性过滤器处选择显示所有线性，可以看到下方的展示处依然没有虚线选项，点击页面右上角的加载。

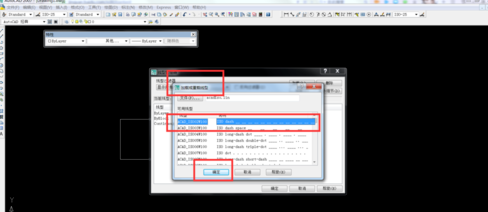

5.此时弹出加载线性对话框，在可用线性中选择一个自己认为合适的虚线，选择完成后点击确定。

6.返回到线性管理器，在展示区显示有刚才添加的虚线，选择此虚线点击确定。

7.在命令栏输入直线的命令l，在长方形中绘制对角线，如图，绘制出来的对角线即为虚线。在绘制其它图形时使用虚线也可用以上方法。
