制作MOD前请确保你有以下工具：

1，3DS MAX（你喜欢用maya/sketchup或者别的3D工具也可以）
2，wottools V0.5：http://www.cr173.com/soft/44468.html
3，WorldOfTanksModel v0.3：http://www.cr173.com/soft/44481.html
4，Photoshop（你喜欢用别的制图工具也可以，只要你能转换成DDS）
5，DDS插件for Photo shop：http://developer.nvidia.com/nvidia-texture-tools-adobe-photoshop
6，WINRAR或者winzip或者7zip之类的解压软件。

迷彩涂装和若干LOGO的制作

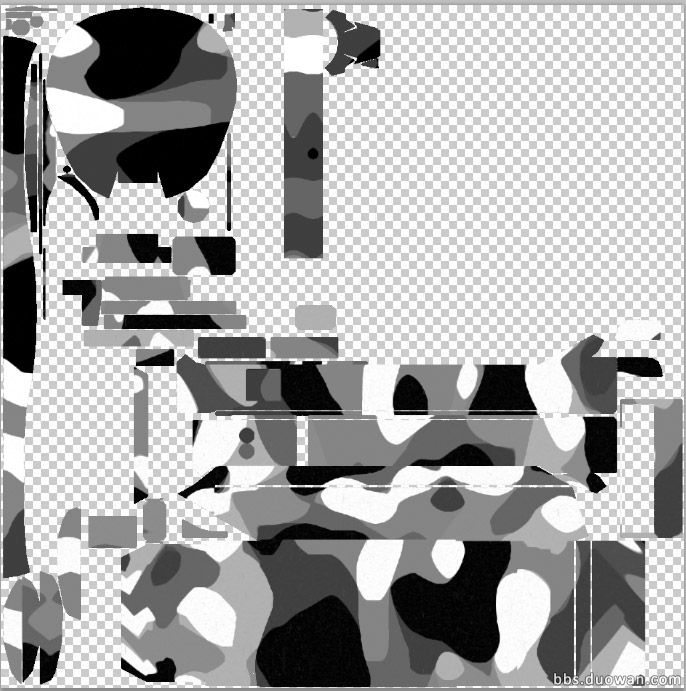

1 M前言：迷彩的涂装看似简单，直接打开贴图文件然后在PS里涂上迷彩不就是了么？这也是一般的做法，但是我们要精益求精。贴图文件的图片可以看作是3D模型在2D空间的映射，但是贴图的各个部分不是连续体。在现实中，坦克的迷彩是对整个坦克进行喷涂，可以看作是连续的一张图片。

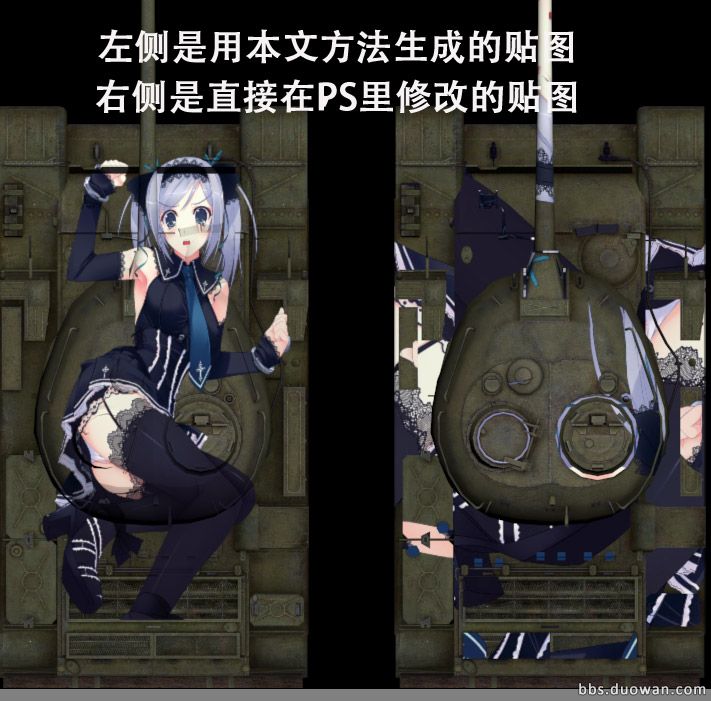

请看下图一张痛车的对比：

一，贴图文件的位置
坦克世界的原始模型全部在“\World_of_Tanks_closed_Beta\res\packages”下，德国的是vehicles_german.pkg，美国是vehicles_american.pkg，别的国家以此类推。pkg文件其实就是未加密的zip文件，可以直接用winrar或者winzip等解压软件

二，把完整的文件导出到3d模型工具

我们先把要改的坦克全部文件导出，这里以T-54为例子。

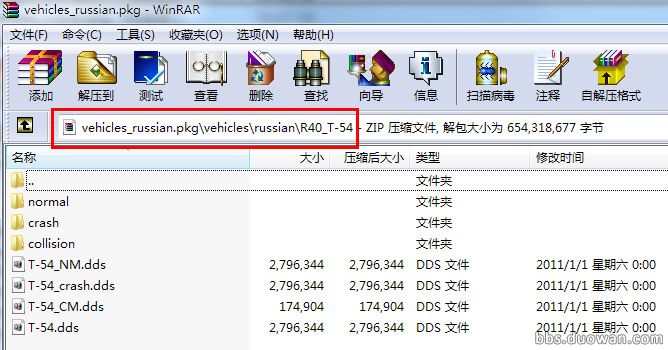

先把T-54全部文件解压到一个单独的目录

图1，
里面有若干个文件。

collision目录为T-54的hitbox，也就是实际游戏中车子形状和弱点还有成员的位置等等。
Crash目录为被击毁的坦克模型
normal目录为正常情况下的坦克模型
normal目录下有个3个文件夹，分别是LOD0，LOD1，LOD2，这三个文件分别对应不同距离下的坦克模型。

WOT的坦克贴图由3个部分组成：
漫反射颜色贴图
1.文件名：xxxx.dds
   笼统的来说，漫反射颜色贴图就是没有模型的素图，英文为Diffuse Color Map
2，高光贴图
   文件名：xxxx_SM.dds
   高光贴图在定义上是针对某特定的角度范围反光，而不是全范围的漫射光。
3, 法线贴图
文件名：xxxx_NM.dds
   法线贴图是可以应用到3D表面的特殊纹理，不同于以往的纹理只可以用于2D表面。
   作为凹凸纹理的扩展，它包括了每个像素的高度值，内含许多细节的表面信息，能够在平平无奇的物体上，创建出许多种特殊的立体外形。
在坦克世界里，法线贴图的类型是： tangent-space切线空间贴图

回到T54的文件目录，我们发现缺少了高光贴图，别担心，这个东西在“\World_of_Tanks_closed_Beta\res\packagesshared_content.pkg”里面。

现在用WOTModelMod模型工具把LOD0下面的车体文件导出，包括：Gun_05，Hull，和Turret。

第一步：打开模型工具

第二步：如图

图3

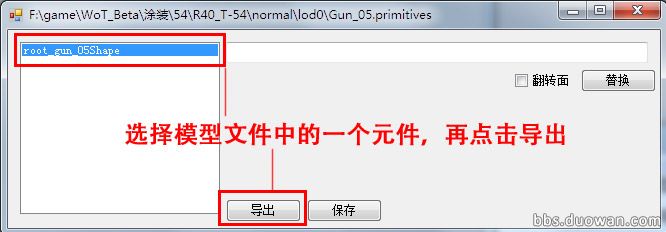

第三步：如图

图4
再如法炮制别的模型文件。
最后我们得到：
Gun_05.primitives.root_gun_05Shape.obj
Turret_02.primitives.root_.obj
Hull.primitives.root_.obj

把这三个文件导入到3dsmax。

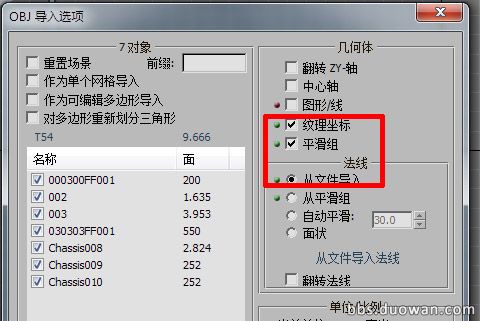

导入选项设置：

导入后得到3个mesh

图6

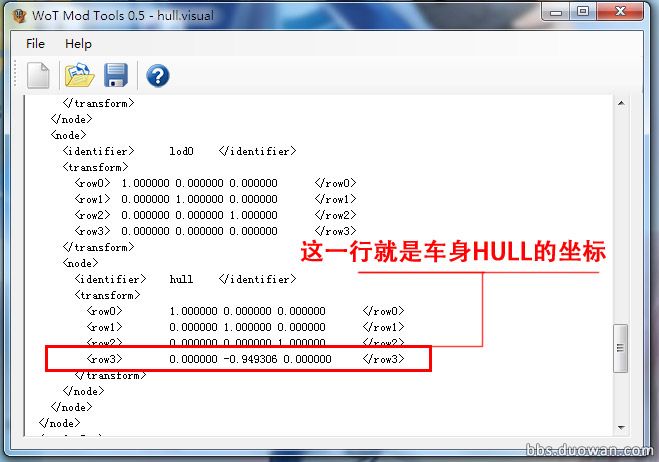

现在用wottools打开hull.visual
找到hull的坐标0

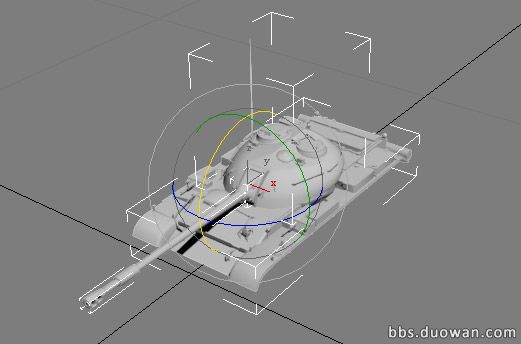

用移动工具移动车身
Y坐标在max里需要翻转

炮台的坐标还是在是hull.visual文件里，看到这一行：

      HP_turretJoint

                1.000000 0.000000 0.000000
                0.000000 1.000000 0.000000
                0.000000 0.000000 1.000000
                0.000000 0.513678 -0.025615



以车身为基点.

加减法得到炮台坐标为：
x:0+0
再翻转=1.462984
z:0+(-0.025615)=-0.025615

现在来看炮管，
炮管是连接在炮塔处，以炮塔为基点
打开turret_02.visual

看这里：

   HP_gunJoint

    1.000000 0.000000 0.000000
    0.000000 1.000000 0.000000
    0.000000 0.000000 1.000000
    0.054591 0.305169 1.041763


根据炮塔的坐标，计算炮台坐标

x:0+0.054591
y:(-1.462984)+(-0.305169)=-1.768153=1.768153
z:-0.025615+1.041763=1.016148
