AutoCAD 2017 新增功能和2017 新命令和系统变量

AutoCAD2017简体中文版

• 类型：3D 制作大小：1.95G语言：中文 评分：.7
• 标签：

立即下载

autcad2017，完美支持win7、win8/8.1和win10的32位和64位系统，主要用于二维绘图、详细绘制、设计文档和基本三维设计，现已经成为国际上广为流行的绘图工具。借助AutoCAD 支持演示的图形、渲染工具和强大的绘图和三维打印功能。

AutoCAD 2017 所做的更改

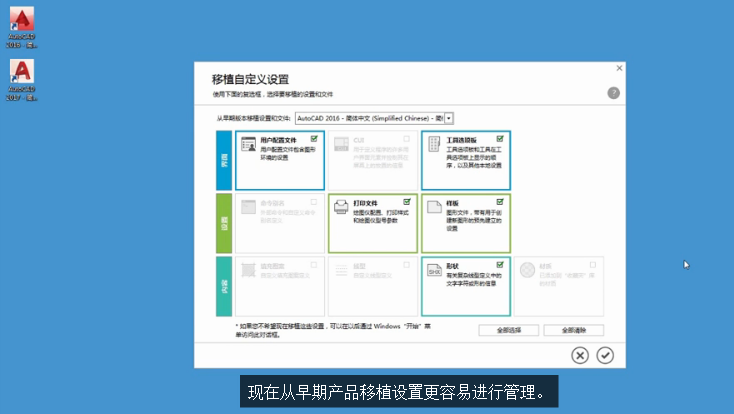

平滑移植

移植现在更易于管理。新的移植界面将 AutoCAD 自定义设置组织为您可以从中生成移植摘要报告的组和类别。

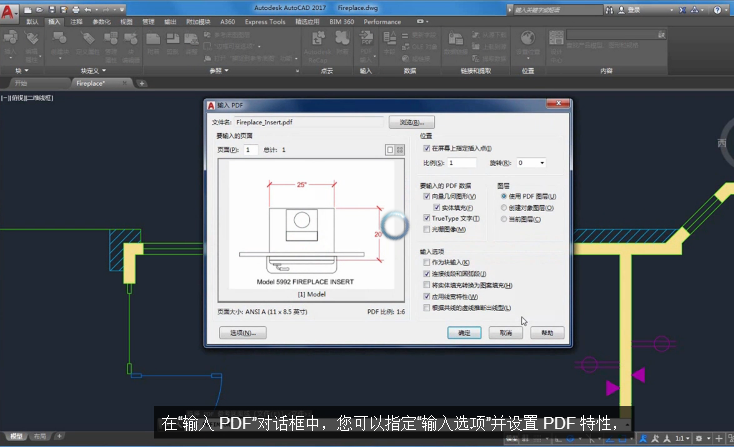

PDF 支持

您可以将几何图形、填充、光栅图像和 TrueType 文字从 PDF 文件输入到当前图形中。PDF 数据可以来自当前图形中附着的 PDF，也可以来自指定的任何 PDF 文件。数据精度受限于 PDF 文件的精度和支持的对象类型的精度。某些特性（例如 PDF 比例、图层、线宽和颜色）可以保留。

主命令：PDFIMPORT

共享设计视图

您可以将设计视图发布到 Autodesk A360 内的安全、匿名位置。您可以通过向指定的人员转发生成的链接来共享设计视图，而无需发布 DWG 文件本身。支持的任何 Web 浏览器提供对这些视图的访问，并且不会要求收件人具有 Autodesk A360 帐户或安装任何其他软件。支持的浏览器包括 Chrome、Firefox 和支持 WebGL 三维图形的其他浏览器。

主命令：ONLINEDESIGNSHARE

AutoCAD 2017官网下载：

AutoCAD 2017 中文版 32位

http://trial2.autodesk.com/NET17SWDLD/2017/ACD/DLM/AutoCAD_2017_Simplified_Chinese_Win_32bit_dlm.sfx.exe

AutoCAD 2017 中文版 64位

http://trial2.autodesk.com/NET17SWDLD/2017/ACD/DLM/AutoCAD_2017_Simplified_Chinese_Win_64bit_dlm.sfx.exe

关联的中心标记和中心线

您可以创建与圆弧和圆关联的中心标记，以及与选定的直线和多段线线段关联的中心线。出于兼容性考虑，此新功能并不会替换您当前的方法，只是作为替代方法提供。

主命令：CENTERMARK、CENTERLINE

协调模型：对象捕捉支持

您可以使用标准二维端点和中心对象捕捉在附着的协调模型上指定精确位置。此功能仅适用于 64 位 AutoCAD。

主系统变量：CMOSNAP

用户界面

已添加了几种便利条件来改善用户体验。

现在可调整多个对话框的大小：APPLOAD、ATTEDIT、DWGPROPS、EATTEDIT、INSERT、LAYERSTATE、PAGESETUP 和 VBALOAD。

在多个用于附着文件以及保存和打开图形的对话框中扩展了预览区域。

可以启用新的 LTGAPSELECTION 系统变量来选择非连续线型间隙中的对象，就像它们已设置为连续线型一样。

您可以使用 CURSORTYPE 系统变量选择是在绘图区域中使用 AutoCAD 十字光标，还是使用 Windows 箭头光标。

您可以在“选项”对话框的“显示”选项卡中指定基本工具提示的延迟计时。

您可以轻松地将三维模型从 AutoCAD 发送到 Autodesk Print Studio，以便为三维打印自动执行最终准备。Print Studio 支持包括 Ember、Autodesk 的高精度、高品质（25 微米表面处理）制造解决方案。此功能仅适用于 64 位 AutoCAD。

性能增强功能

已针对渲染视觉样式（尤其是内含大量包含边和镶嵌面的小块的模型）改进了 3DORBIT 的性能和可靠性。

二维平移和缩放操作的性能已得到改进。

线型的视觉质量已得到改进。

通过跳过对内含大量线段的多段线的几何图形中心 (GCEN） 计算，从而改进了对象捕捉的性能。

AutoCAD 安全

位于操作系统的 UAC 保护下的 Program Files 文件夹树中的任何文件现在受信任。此信任的表示方式为在受信任的路径 UI 中显示隐式受信任路径并以灰色显示它们。同时，将继续针对更复杂的攻击加固 AutoCAD 代码本身。

其他更改

现在，可以为新图案填充和填充将 HPLAYER 系统变量设置为不存在的图层。在创建了下一个图案填充或填充后，就会创建该图层。

现在，所有标注命令都可以使用 DIMLAYER 系统变量。

TEXTEDIT 命令现在会自动重复。

已从“快速选择”和“清理”对话框中删除了不必要的工具提示。

新的单位设置（即美制测量英尺）已添加到 UNITS 命令中的插入比例列表。

新的 AutoCAD 命令和系统变量参考

提供快速指南，说明在此版本中新增了哪些命令。

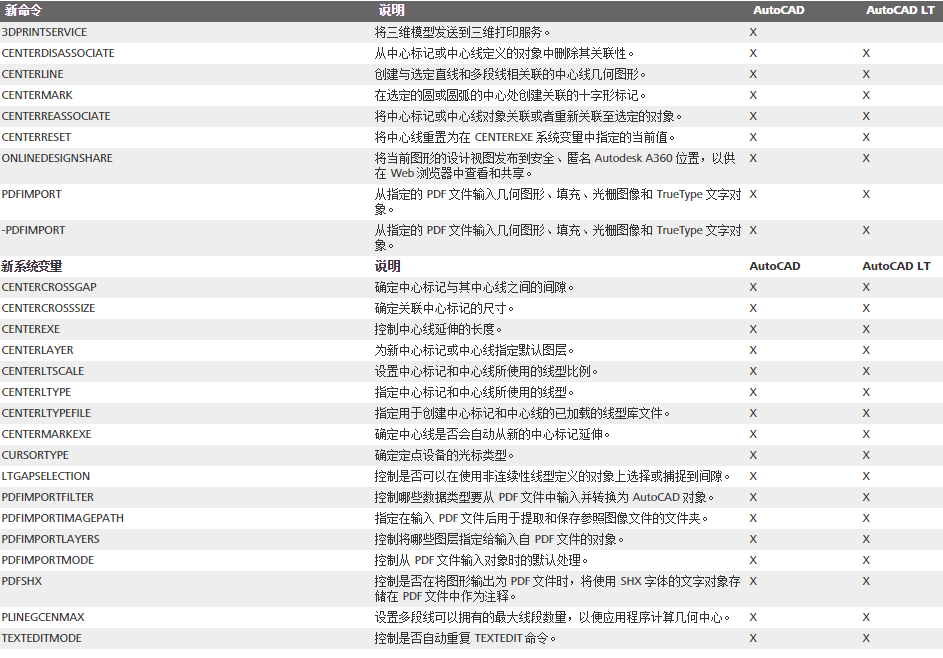

2017 新命令和系统变量

新命令说明AutoCADAutoCAD LT

3DPRINTSERVICE将三维模型发送到三维打印服务。X

CENTERDISASSOCIATE从中心标记或中心线定义的对象中删除其关联性。XX

CENTERLINE创建与选定直线和多段线相关联的中心线几何图形。XX

CENTERMARK在选定的圆或圆弧的中心处创建关联的十字形标记。XX

CENTERREASSOCIATE将中心标记或中心线对象关联或者重新关联至选定的对象。XX

CENTERRESET将中心线重置为在 CENTEREXE 系统变量中指定的当前值。XX

ONLINEDESIGNSHARE将当前图形的设计视图发布到安全、匿名 Autodesk A360 位置，以供在 Web 浏览器中查看和共享。XX

PDFIMPORT从指定的 PDF 文件输入几何图形、填充、光栅图像和 TrueType 文字对象。XX

-PDFIMPORT从指定的 PDF 文件输入几何图形、填充、光栅图像和 TrueType 文字对象。XX

新系统变量说明AutoCADAutoCAD LT

CENTERCROSSGAP确定中心标记与其中心线之间的间隙。XX

CENTERCROSSSIZE确定关联中心标记的尺寸。XX

CENTEREXE控制中心线延伸的长度。XX

CENTERLAYER为新中心标记或中心线指定默认图层。XX

CENTERLTSCALE设置中心标记和中心线所使用的线型比例。XX

CENTERLTYPE指定中心标记和中心线所使用的线型。XX

CENTERLTYPEFILE指定用于创建中心标记和中心线的已加载的线型库文件。XX

CENTERMARKEXE确定中心线是否会自动从新的中心标记延伸。XX

CURSORTYPE确定定点设备的光标类型。XX

LTGAPSELECTION控制是否可以在使用非连续性线型定义的对象上选择或捕捉到间隙。XX

PDFIMPORTFILTER控制哪些数据类型要从 PDF 文件中输入并转换为 AutoCAD 对象。XX

PDFIMPORTIMAGEPATH指定在输入 PDF 文件后用于提取和保存参照图像文件的文件夹。XX

PDFIMPORTLAYERS控制将哪些图层指定给输入自 PDF 文件的对象。XX

PDFIMPORTMODE控制从 PDF 文件输入对象时的默认处理。XX

PDFSHX控制是否在将图形输出为 PDF 文件时，将使用 SHX 字体的文字对象存储在 PDF 文件中作为注释。XX

PLINEGCENMAX设置多段线可以拥有的最大线段数量，以便应用程序计算几何中心。XX

TEXTEDITMODE控制是否自动重复 TEXTEDIT 命令。XX
