说到CAD软件大家首先想到的应该是Autodesk旗下的CAD系列软件，不过国内有一些软件公司在这方面也有不错的产品，中望CAD就是其中一个。
中望CAD想必用的人还是不少的，下面西西就给大家介绍一下中望CAD中的查询功能怎么用。
中望CAD查询功能：
中望CAD中提供了多种查询功能，善用这些查询功能给CAD设计师绘制图纸带来了很大的方便。中望CAD可以查询的项目包括点坐标（ID）、距离（Distance）、面积（area）、质量特性（Massprop）、时间（Time）等功能的查询。
点坐标查询
在用中望CAD绘图的过程中，有时需要查看某个点的坐标，利用ID命令可以显示指定点的坐标。输入ID命令后，中望CAD将显示出指定点的X、Y和Z坐标值。
距离查询
Dist命令用于计算空间中任意两点间的距离和角度。
Dist命令查询内容所表示的含义：
距离：两点间的距离
XY面上的角：两点之间连线在XY平面上的投影与X轴的夹角
与XY面的夹角：两点之间连线与XY平面的夹角
Delta X：第2点X坐标相对于第1点X坐标的增量
Delta Y：第2点Y坐标相对于第1点Y坐标的增量
Delta Z：第2点Z坐标相对于第1点Z坐标的增量

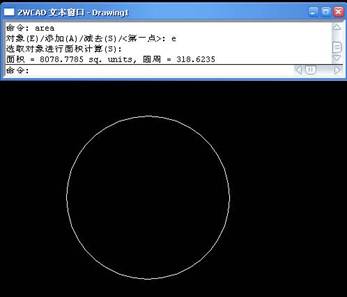

面积查询
中望CAD中的面积查询命令可以计算一系列指定点之间的面积和周长，或计算多种对象的面积和周长。此外，该命令还可使用加模式和减模式来计算组合面积。
面积查询命令详解：
(1) 调用"area"命令后，根据提示指定一系列角点，中望CAD将其视为一个封闭多边形的各个顶点，并计算和报告该封闭多边形的面积和周长。
(2) 调用"area"命令后，根据提示某个对象，中望CAD将计算和报告该对象的面积和周长；可被"area"命令所使用的对象包括圆、椭圆、样条曲线、多段线、正多边形、面域和实体等。
在通过上述两种方式进行计算时，均可使用"添加（A）"模式和"减去（S）"模式进行组合计算。
(1) 添加（A）：使用该选项计算某个面积时，系统除了报告该面积和周长的计算结果之外，还在总面积中加上该面积。
(2) 减去（S）：使用该选项计算某个面积时，系统除了报告该面积和周长的计算结果之外，还在总面积中减去该面积。

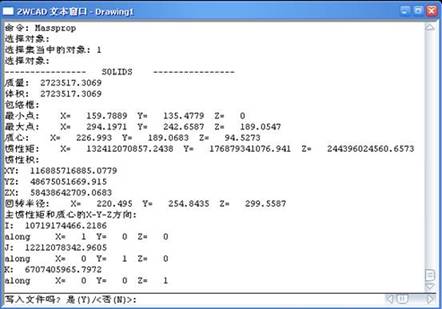

质量特性查询
在中望CAD专业版中还提供质量特性查询命令，可以计算并显示面域或实体的质量特性，如面积、质心和边界框等。
中望CAD还允许用户将MASSPROP命令的查询结果写入到文本文件中，显示查询结果的最后系统将给出提示：
"写入文档吗？是（Y）/<否(N)>" :
如果用户输入Y，则系统进一步提示输入一个文件名，并将结果保存在该文件中,以.mpr格式导出文件，此文件可以用记事本格式打开。

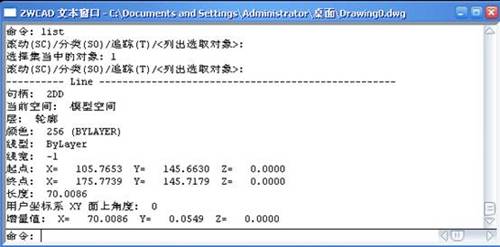

列表显示
利用list命令可以同时列出一个或多个对象的属性特征和几何特征参数。
显示状态查询
其实每个图形都有各自的状态，这些状态包括图形界限、模型空间使用情况、当前图层、颜色、线形等信息，都可以用Status命令查询。
Time显示时间
当前图纸的时间信息对于用户与其他CAD设计师进行交流也有很大帮助。这些信息包括当前时间、创建时间、上次更新时间等，都可以用time命令查询。
