ArcGIS软件支持对CAD格式数据的读取，但是我们通常要对数据进行编辑，就必须将它转换成ArcGIS所能编辑的数据格式（shapefile、coverage、geodatabase）。由于CAD格式只是对数据进行逻辑分层，在物理存储上与这几种数据的要素类结构不同，所以要在转换时将CAD的各层元素独立地识别和存储。

常用的格式转换工具，我们都可以在ArcToolBox中找到：CAD to Geodatabase、DLG to Coverage、DXF to Coverage。另外，ArcGIS还提供了一个Simple Data Loader，支持向Geodatabase中加载CAD数据。
无论是哪个工具或向导，在转换过程中所涉及的问题都不外乎这几个方面：

输入CAD数据：ArcGIS软件能将CAD识别成点、线、面的要素类，在转换时你要选择正确的几何类型

输出数据：格式只能是coverage或geodatabase，你可以根据需要用数据集将它们组织起来

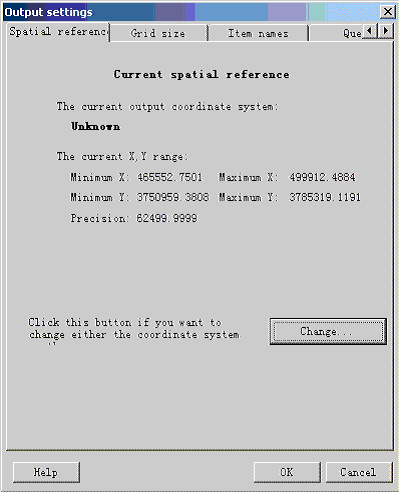

空间参考信息：使用Simple Data Loader向导时，它会自动采用目标数据的空间参考信息

图片 1

字段：CAD数据存储的Item里包含的内容并非地理数据的属性，在转换时可以将它们删除，但必须保留缺省的字段

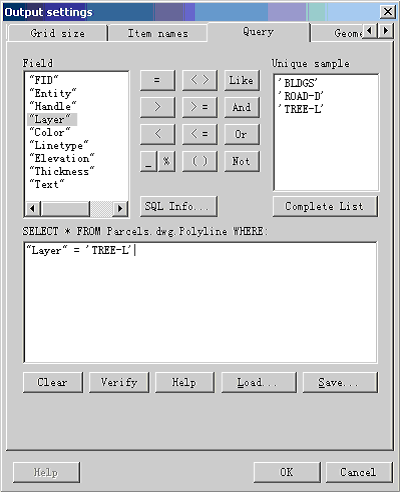

查询：CAD数据的逻辑分层是通过Layer字段体现出来的，转换时要将数据物理地分层，通过对Layer字段进行查询

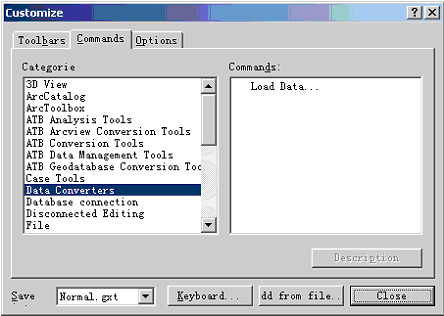

图片 2 Simple Data Loader的使用        Simple Data Loader可以分别在ArcCatalog和ArcMap中使用，它们的名称略有不同，都是通过Customize窗口来加载。


图片 3

上图显示的是在ArcCatalog中，你可以将Load Data命令拖到任意的工具条上，但最好是将它放在要素类的环境菜单（Feature class context menu）中，这样更方便使用。

接下来给大家提供的是在ArcMap中使用Data Loader的练习。 打开练习文档
1.       打开ArcMap。
2.       在标准工具条上点击Open按钮。在练习数据安装目录下(缺省目录为C:\ArcGIS\ArcTutor)有一个WorkingWithCAD.mxd的地图文档，点击打开该地图文档。
3.       将地图放大到红色阴影范围。

图片 4
加载Load Objects Wizard工具
你可以使用Load Objects Wizard直接从CAD要素类中加载CAD实体。首先需要在ArcMap中增加Load Objects Wizard。

在Tools菜单下点击Customize。点击Commands标签。


图片 5

2.从列表中找到Data Converters，将Load Objects命令拖拉到Editor菜单中。关闭Customize对话框。


图片 6

3.选择Editor菜单，点击Start Editing。将目标图层设置为LotLine图层，这就是需要加载这些parcel线的图层。
加载CAD要素
CAD要素类中每一个CAD要素都包括了一个Layer字段。它可以标示各个要素来自的图层。在本练习中，你要将LotLines图层中的要素加载到geodatabase要素类中。

在Editor工具条下，点击Load Objects向导。

点击Browse按钮。在ArcTutor数据目录下(缺省目录为C:\ESRI\ArcTutor)，在Editor\ExerciseData\EditingCAD目录下。

双击Parcels.dwg要素集，选择Polyline要素类，点击Open按钮。

点击Add按钮，将CAD要素类增加到数据源列表中。

点击Next。

匹配输入和目标图层 下一步你将对输入和目标图层间的字段建立匹配。


图片 7

接受缺省的字段设置，点击Next。

定义查询条件
因为CAD图层被放置在同一个要素类中，而使用Layer属性值进行标示，你将定义一个属性查询只有图层名称为LOT-L的要素才被加载到目标图层中。

点击选中Load only features that satisfy the query。

点击Query Builder定义个查询。

双击Fields列中的Layer，它将在查询语句中增加该字符串。

点击”=”。

点击Complete List显示Layer字段中所有的属性值。双击LOT-L，完成查询语句。

在结束上面的步骤后，查询语句为”Layer”=’LOT-L’。如果你很熟悉SQL语句，你可以直接在对话框中输入查询语句。


图片 8

6.点击Verify，检查创建的SQL语句是否有效。

  7.在确认你创建的查询语句是正确有效之后，点击OK。 捕捉和有效性验证
下面，Object Loader将问你是否在加载过程中使用你设置的捕捉环境进行捕捉，以及是负对要素的有效性进行验证。

如果你关心输入的要素间的连通性，你可以应用捕捉。然而，你应该了解这种操作将在当前的捕捉容限范围内移动。如果CAD数据是通过坐标值构建的，使用任何捕捉将降低原始数据的准确性。

点击Next(不要使用捕捉)。 结束向导以及加载要素 最后的对话框显示了在向导过程中你的各种选项，你可以检查是否正确。如果有任何问题，可以使用Back按钮后退。 点击Finish 状态栏中将显示进度。 一旦结束加载要素，你需要刷新地图显示区就可以看见新的lot线了。


图片 9

这就是直接加载CAD的过程，我们可以控制字段、图层和数据的一些规则，这个过程不需要设置空间参考信息。 如果要了解更多的信息，可以参考《ArcGIS初级教程》和《ArcMap编辑自学通》。
