有人提问说AutoCAD中如何自定义线型，自己操作了许久都不太顺，后来想到即然CAD有自带线型，一定可以利用它原来的文件编改一下定义成新的线型。现在就和大家一起分享。

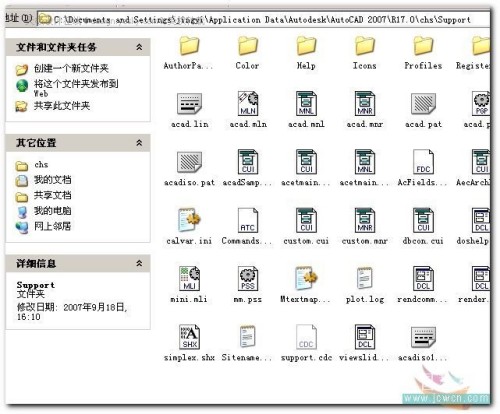

如下图，找到以下路径
图1
再找到acadiaso.lin这个文件，双击打开。
图2

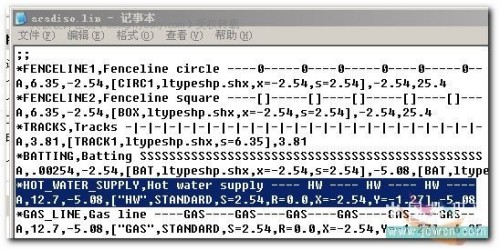

打开文件后，找到和你录求最相近的线型，我以求助问题贴为例，他是要"热管---热管---"1为线型!我们就找到如下图这种加以修改下
图3

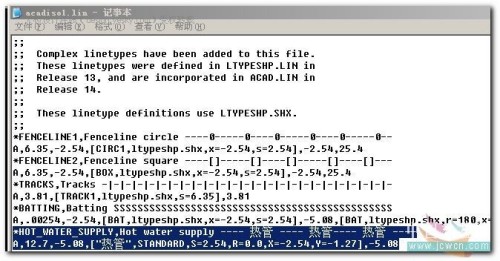

把中间的"HW"两字改成"热管"，注意，第二行中的HW也要改成"热管"，第一行是线型的简单描述.
如下图
图4
改完后，可另存为，记住文件名!
图5

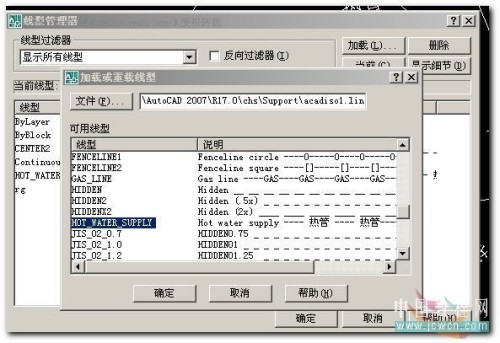

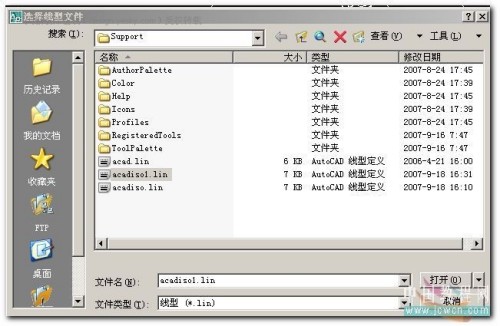

回到CAD界面，打开线型界面管理器/加载/文件/找到刚才那个LIN文件名。
图6
图7

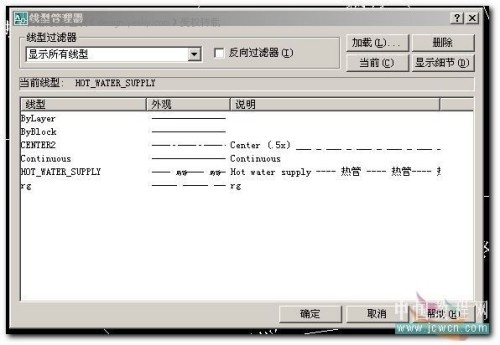

确定后，回到界面，现在看见了没？
图8
图9

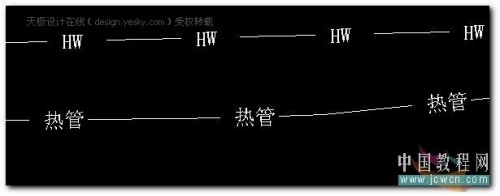

绘制出的效果
图10

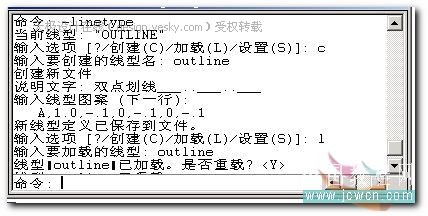

在命令行也可实现自定义型，但有点麻烦
如图
图11
