H3C帧中继实验机架、拓扑图及配置参考指令

相关软件相关文章发表评论 来源：本站整理时间：2010/12/7 17:21:25字体大小：A-A+

作者：佚名点击：320次评论：0次标签： H3C 帧中继交换机 MSR路由器

H3C/华为模拟器拓扑生成器10交换机升级版
  • 类型：网络认证大小：228KB语言：中文 评分：2.8
  • 标签：
立即下载
将 FR-SW-实验机架.rar 解压，然后安装WinPcap_3_0.exe，最后启动每个设备文件夹下的GO.bat即可启动模拟器。
实验：H3C MSR路由器模拟帧中继交换机
阐明：本实验使用的是H3C模拟器，版本是wrvp5.2a，
      我已经将其整合成为一个帧中继机架，对着拓扑图来做实验就可以了。
下载地址：http://www.cr173.com/soft/19632.html

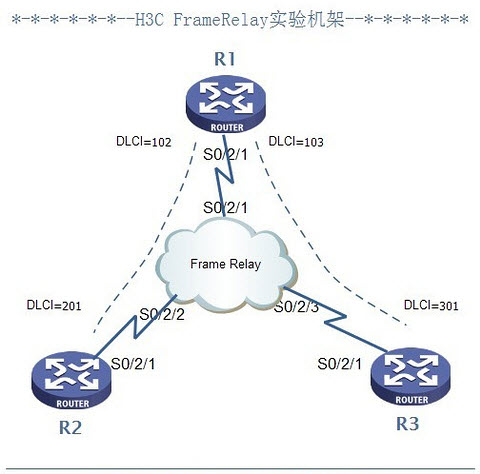

实验拓扑：


1.双击每台设备文件夹下的GO.bat启动虚拟设备

2.登陆设备：telnet 127.0.0.1 端口号
R1--------2001
极品飞车9 修改器
7.4
类别： 修改器    大小：1.2M    语言： 中文
查看详细信息 >>
R2--------2002
R3--------2003
FR-SW-----2004

3.配置
在此我先从FR-SW开始配置，先把帧中继环境搭建起来，随后再配置剩余的设备，
话不多说，看操作。


4.OK！

实验参考下令：
fr switching         //MSR路由器模拟帧中继交换机必须启用此下令
fr lmi type q933a   //默认就是这种类型，可以不必敲入此下令
fr interface dce    //帧中继交换机上的接口都配置成DCE
fr interface dte    //DTE端默认是dte，可以不用敲入此下令
fr dlci dlci-number
fr inarp ip dlci-number //反向ARP，本实验只配置静态映射，因此用不到此下令。
display fr swtich-table all
dis fr map-info
dis fr statistics
dis fr pvc-info
                                                               By.Joysin
