cad是很多朋友都会使用的一款机械制图设计类软件,对于基础的cad初学者来说,使用cad画圆并进行测量时很重要的,那么cad怎么测量圆弧长度,cad怎么画一级圆弧并测量,下面小编就给大家带来详细的介绍。

cad2015官方中文版:http://www.cr173.com/soft/79674.html

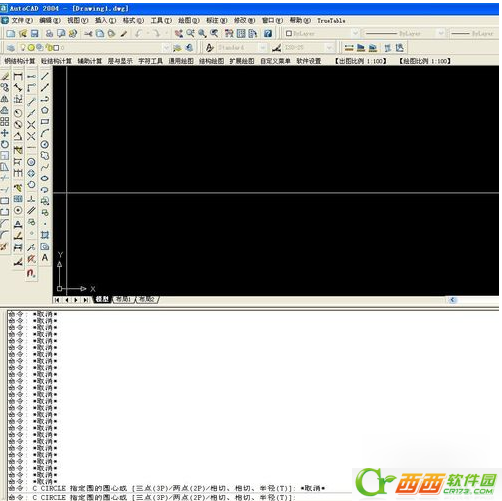

1、打开CAD,新建一份空白图纸,如图

2、点击红色框里,圆标志按钮 ,或者在命令行中直接输入快捷命令  C

3、这时候命令行中会出现提示      命令: C CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:       这里是圆的3中画法我们可以任选,例如我们选三点,在命令行中输入  3P

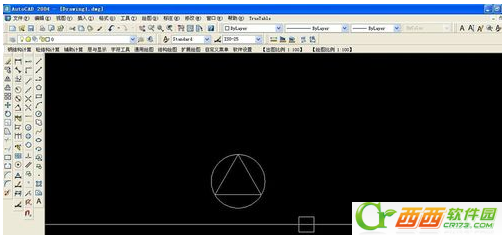

4、根据命令提示,点击三次,三次选择不同的点,这里我们可以选择三角形的三个顶点,得出如图所示的圆

5、第二种圆的画法,两点画圆,同上,在命令行中输入  2P ,选择一条直线的一段在选择直线的另一端,画出如图所示的圆

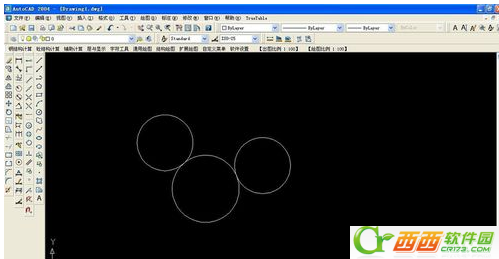

6、第三种相切,相切,半径画圆,同上,在命令行中输入   T,选择两个圆的切点,输入半径,如图所示

7、圆弧的测量,我们在命令行中输入  LIST,在选择圆弧,如图我测量出圆弧的长度是   18.0813

这就是小编给大家带来的cad画一级圆弧并测量的方法了,希望对大家有用。
