这套教程我们将创建一个可爱的三维怪物，你会了解多边形建模和细分曲面。我会尽我所能，让教程尽可能的简单些。

下面教程开始

第一步

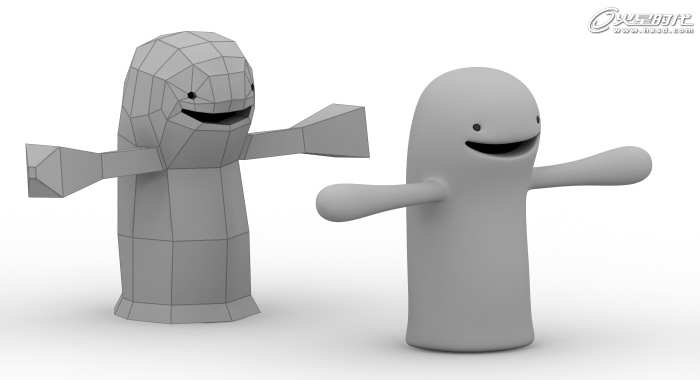

在下面的图片中你可以看到我要创建的三维模型。左边的是低模，右边是细分后的。我们的目标不是以最快的速度创建模型，而是要给予不同的建模工具，让初学者进行不同的测试。你需要了解一些建模方面的知识。（图01）

图01

第二步

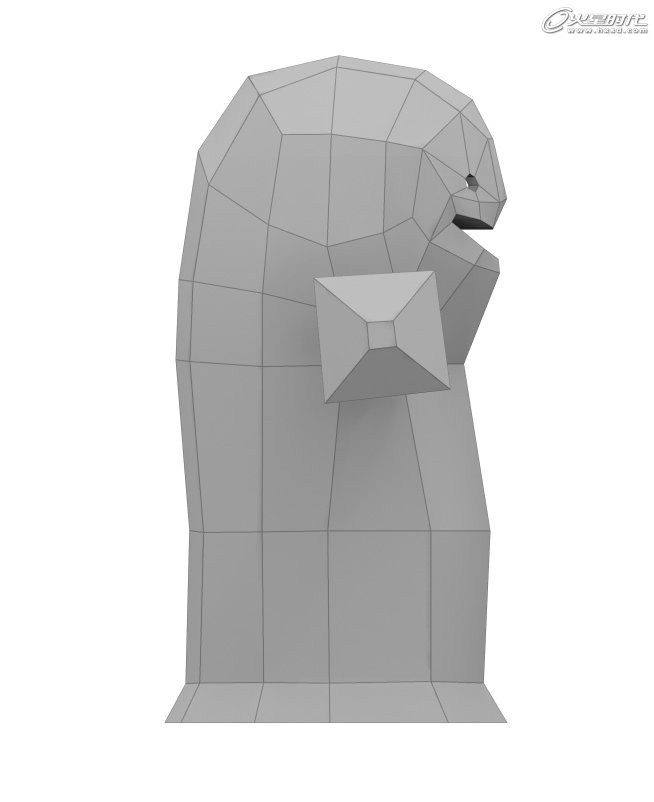

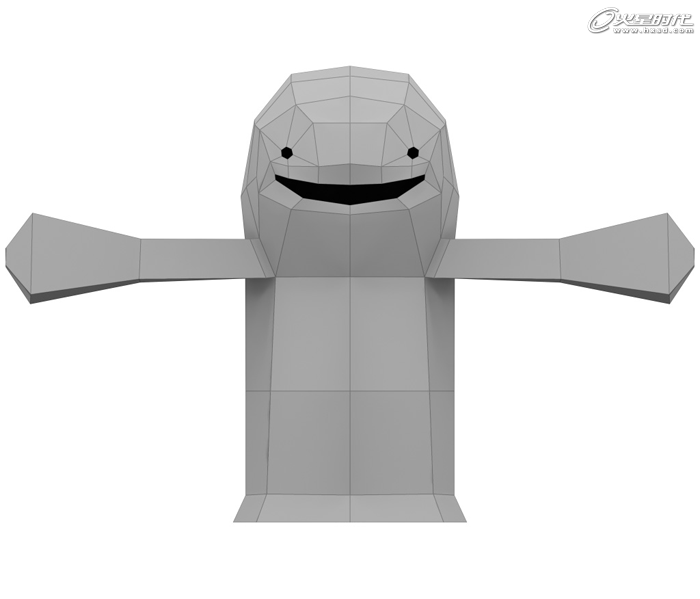

我建议使用参考照片，这样整个建模过程会更加容易。我已经准备了两份图片，可以使用建模的怪物。（图02、图03）

图02

图03

创建一个平面（Create panel > Geometry > Standard Primitives > Plane）。修改属性（ Make a selection > Modify panel）根据下列参数：

Length（长度）：200

Width（宽度）：200

Length Segs（长度）：1

Width Segs（宽度）：1

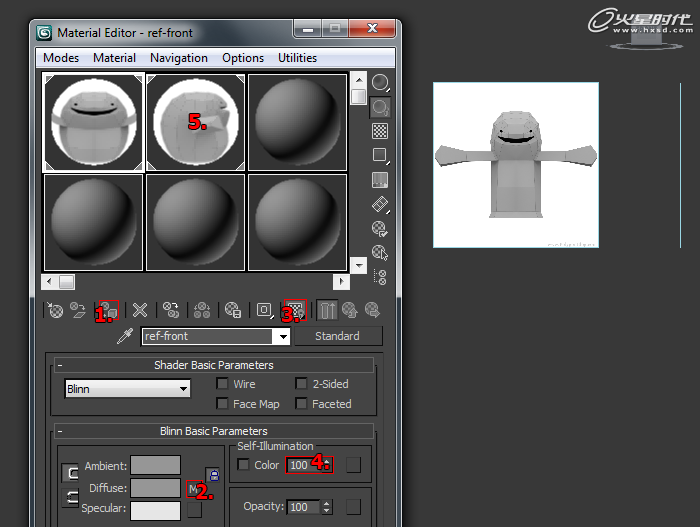

创建另一个平面，具有相同的设置。现在，我们的场景有两个平面，让这两个平面垂直于Y轴。现在将两张参考图片赋予给这两个平面。打开材质编辑器（按M键），并建立平面的材质：（图04）

1、选择前面创建的平面，并赋予给材质。
2、添加Diffuse Map。（ Maps > Standard > Bitmap > 图片）
3、启用“在视口显示标准贴图”。
4、Self-Illumination：100
5、创建一个新的材质，并给另一个平面添加贴图。

图04

让这两个平面互相垂直交叉，让正视图沿Y轴移动200个单位，侧视图沿X轴移动200个单位，现在我们已经准备好，可以开始进行建模过程。（图05）

图05

第三步

有一些键盘快捷键是在建模过程中非常有用的：

F3 – 线框与光滑高亮显示切换
F4 – Edged Faces显示切换
ALT+Q – 孤立当前选择
ALT+X – 透明显示所选物体开关

第四步

我们使用Polygon创建模型，首先创建一个长宽为1的平面，我们将开始从下唇开始创建。移动顶点，得到下图的形状，先在前视图进行调整，然后侧视图调整。（图06）

图06

现在，第一个多边形到位。由于我们的三维怪物将是对称的，我们现在要建立它的一半，另一半复制即可。

第五步

让我们创建一个新的多边形：（图07）

1、激活边子物体级别。
2、选择左边的边。
3、按住键盘Shift键。
4、移动选择的边。
5、切换到点选择模式，并移动相应的点。

图07

第六步

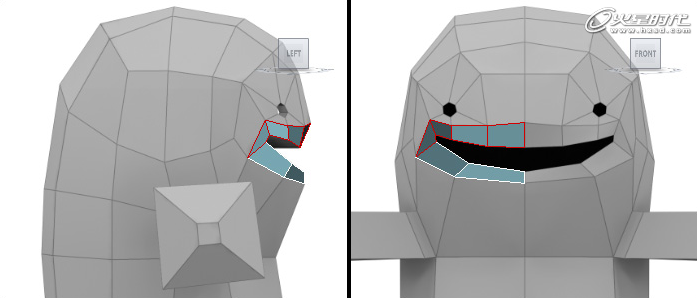

让我们重复上面的步骤，将嘴部创建完成。每当你创建一个新的多边形，记得在正视图和侧视图进行调整！（图08）提示：按键盘ALT+X，使选定的对象透明，这可以帮助你调整顶点。

图08

第七步

你也可以一次多复制一个面：（图09）

1、选择两个边。（按Ctrl以选择若干个边）
2、按住键盘Shift键。
3、向上移动选择的边，如下图。
4、切换到点选择模式，并移动相应的点。

图09

第八步

到目前为止，我们已经创造了新的多边形，我们也可以复制多边形：（图10）

1、激活多边形子物体级别。
2、选择两个多边形，如下图。
3、按住键盘Shift键。
4、向上移动选择的多边形，在新的对话框中选择Clone To Element。
5、请记住，在正视图和侧视图进行调整！（顶点看下面的图片）

图10

第九步

每当有我们想要两节两个边，我们可以使用Bridge工具：（图11）

1、激活边子物体级别，并确保你没有什么选择。
2、激活Bridge工具（ Edit Poly > Edit Edges > Bridge）
3、点击其中一条边。
4、点击另一条边。
5、重复该过程，对眼睛的左侧进行连接。

图11

第十步

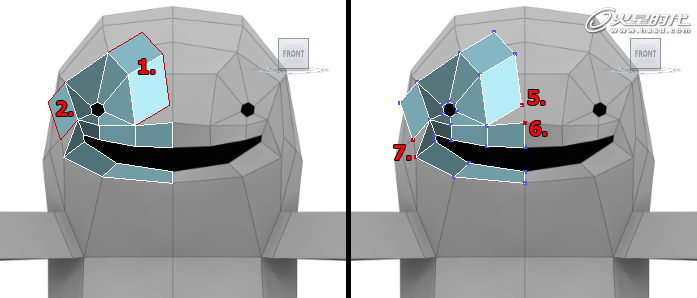

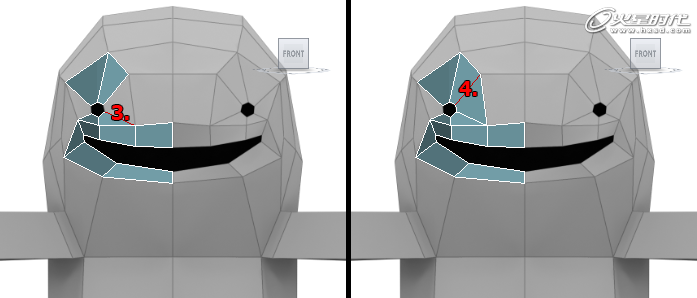

我们的目标是创造统一的表面，多边形与相邻的多边形有共同的顶点。经常需要焊接相邻的多边形顶点：（图12）

1、正视图中，在眼睛的右边创建两个新的面。
2、眼睛的左边也创建一个新的面。
3、激活顶点子物体级别。
4、激活Target Weld工具（Edit Poly > Edit Vertices > Target Weld）
5、选择顶点。
6、选择其他顶点。
7、选择左侧的两个顶点。
8、根据参考图移动顶点。

图12

第十一步

Scale工具是创建新的多边形很不错的方法：（图13）

1、激活边子物体级别，并选择6个边，如下图。
2、按住键盘Shift键。
3、进行缩放缩放，如下图。
