本文简要介绍 Visio 2010 技术预览版本中预期包含的功能，某些功能尚不完整，并且可能会有所更改。如果您以前经常使用 Visio 2007，那么将会在 Microsoft Visio 2010 中发现一些新增功能，并且会注意到，一些熟悉的功能已经更新。为了帮助您快速入门，本文介绍主要的改进和更改。

• 创建图表更加容易
  • Office Fluent 界面，包含功能区
  • 创建新图表
  • 形状窗口更新，包含快速形状
  • 实时预览
  • 自动调整大小
  • 插入和删除形状并且自动调整
  • 自动对齐和自动调整间距
  • 自动连接增强功能
  • 阐明图表结构
  • 数据图形图例
  • 增强的网格、对齐方式和对齐
  • 粘贴所复制的形状时更易掌控
  • 改进的页面选项卡功能
  • 使用状态栏导航工具更改视图
• Visio 服务
• 流程管理
  • 验证流程图
  • 子流程
  • SharePoint 工作流
  • SharePoint 流程存储库
• 新增和更新的图表类型和兼容性
  • 跨职能流程图中改进的泳道管理
  • 业务流程建模标注 (BPMN) 图表
  • 6 Sigma 图表
  • 线框图表
  • SharePoint 工作流图表
  • 更新的 AutoCAD 兼容性

创建图表更加容易

Office Fluent 界面，包含功能区

Visio 2010 现在采用 Microsoft Office Fluent 界面，包含功能区。当您工作时，功能区会显示您最常使用的命令，而不是将它们隐藏在菜单或工具栏下。此外，您很容易找到您之前不曾知晓的命令。

命令位于选项卡上，并按使用方式分组。“开始”选项卡上有许多最常使用的命令，而其他选项卡上的命令则用于特定目的。例如，若要设计图表并设置图表格式，请单击“设计”选项卡，找到主题、页面设置、背景、边框以及标题等更多选项。

创建新图表

启动 Visio 后，您会看到用新的 Microsoft Office Fluent UI 部件表示的“新建”窗口。“新建”窗口中包含可用来创建图表的模板。

许多以前位于“文件”菜单上的命令现在位于此区域中。当您从任何一个模板开始创建新图表时，此工作区都会关闭，接着打开绘图窗口。若要返回到此区域，以便保存文件、打印、发布、设置 Visio 选项或执行其他非绘图操作，请单击“Microsoft Backstage 按钮”。

形状窗口更新，包含快速形状

“形状”窗口显示文档中当前打开的所有模具。所有已打开模具的标题栏均位于该窗口的顶部。单击标题栏可查看相应模具中的形状。

每个模具顶部（在浅色分割线上方）都有新增的“快速形状”区域，在其中放置最常使用的形状。如果要添加或删除形状，只需将所需形状拖入或拖出“快速形状”区域即可。实际上，您可以通过将形状拖放到您所需的位置来重新排列模具中任意位置处形状的顺序。

如果打开了多个模具，并且每个模具您都只需其中的几个形状，则可以单击“快速形状”选项卡，在一个工作区中查看所有已打开模具中的“快速形状”。

查找更多形状

“更多形状”菜单现在位于“形状”窗口中，因此不必离开“形状”窗口就能打开新模具。

默认情况下，“搜索”框是隐藏的，以便为形状和模具留出更多空间。若要打开“搜索”框，请单击“更多形状”，然后单击“搜索形状”。“搜索形状”使用 Windows 搜索引擎在您的计算机中查找形状，因此必须开启 Windows 搜索以便使用它。若要在 Internet 上搜索形状，请单击“联机查找形状”。

实时预览

通过实时预览，您能够在确认格式设置选项（如字体和主题）之前看到它们将要呈现的外观。将暂时应用您指向的样式，因此您可以快速尝试若干个选项。

自动调整大小

“自动调整大小”将 Visio 绘图图面中打印机纸张大小的可见页面替换为易于创建大型图表的可扩展页面。“自动调整大小”开启后，您将形状放在当前页面之外，该页面会扩展以容纳更大的图表。打印机纸张分界线会显示为点虚线。

插入和删除形状并且自动调整

如果已创建了图表，但需要添加或删除形状，Visio 会为您进行连接和重新定位。通过将形状放置在连接线上，将它插入图表中。

周围的形状会自动移动，以便为新形状留出空间，新的连接线也会添加到序列中。

删除连接在某个序列中的形状（如上图中间的形状）时，两条连接线会自动被剩余形状之间的单一连接线取代。然而在这种情况下，形状不会移动来删除之间的间距，因为这不一定总是正确的操作。若要调整间距，可以选择形状，再单击“自动对齐和自动调整间距”。

自动对齐和自动调整间距

使用“自动对齐和自动调整间距”按钮可对形状进行对齐和间距调整。您可同时调整图表中的所有形状，或通过选择指定要对其进行调整的形状。

• 若要执行对齐和间距调整，请在“开始”选项卡上单击“自动对齐和自动调整间距”。
• 若要分别执行对齐、间距或方向调整，请在“开始”选项卡上单击“位置”，然后单击所需的命令。

自动连接增强功能

自动连接功能使得形状的连接更为简便：

• 将指针放置在蓝色“自动连接”箭头上时，会显示一个浮动工具栏，其中可最多包含当前所选模具的“快速形状”区域中的四个形状。
• 如果您的形状已在页面上，则可从一个形状的蓝色“自动连接”箭头上拖出一条连接线，再将它放到另一个形状上。若通过这种方式连接形状，则不必切换到“连接线”工具。

指向浮动工具栏上的某个形状，在页面上查看实时预览，然后单击鼠标来添加该形状，新增的形状已经连接。

阐明图表结构

容器

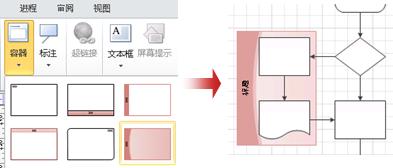

容器是一个形状，该形状在视觉上包含页面上的其他形状。容器使得查看逻辑上互相关联的各组形状变得更为简便。

容器还通过与容器一起移动、复制或者删除成员形状来管理成员形状的位置。若要保护形状，则可以锁定容器的内容，这样便无法删除或添加形状。

添加形状时容器可以自动扩展，而在删除形状后容器可以减小其大小来适应其内容。

某些容器可管理形状集

某些容器可帮助您管理已排序的未连接形状集，方法为在列表中添加、删除和重新排序项目。此类形状的例子包含线框图表中的树控件以及流程图和跨职能流程图中的泳道形状。可通过单击将指针放在容器角部时显示的蓝色插入箭头，将默认成员形状添加到此类容器中。

标注

使用标注可解释或描述图表中的形状。标注通常与特定的形状关联，并且会在进行手动或自动调整时与形状一起移动。

数据图形图例

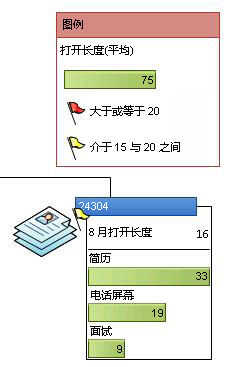

图例用于解释使用数据图形的图表中的图标和颜色含义，这样即使在每个数据图形旁没有文本标签，图表也很容易理解。

单击“插入图例”按钮，Visio 会根据页面上的数据图形自动生成图例。

增强的网格、对齐方式和对齐

当均匀地对齐形状和调整间距时会显示新参考线，并且基于对齐方式和间距的对齐点会帮助您将形状放置在正确的位置。

粘贴所复制的形状时更易掌控

Visio 2010 提供了两个相关选项，来帮助您将形状粘贴到所需位置：

• 将形状粘贴到与原始页面相同的位置。
• 右键单击可粘贴到指针位置。

将形状粘贴到与原始页面相同的位置

从一个页面复制一个或多个形状，然后使用“粘贴”按钮或 Ctrl+V 将其粘贴到另一页面时，形状会粘贴到新页面上相同的相对位置。

右键单击可粘贴到指针位置

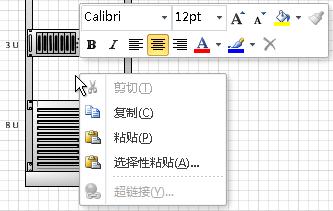

若要在粘贴时进行更好的掌控，请在页面上右键单击要将形状粘贴到其中的位置，然后单击“粘贴”。形状将粘贴到该页面中，并且其中心位于您点击的位置上。

改进的页面选项卡功能

提供了新的“插入页”选项卡，单击一下该选项卡即可添加一个新页面。

此外，也可以转到“页面设置”选项，直接从页面选项卡的快捷菜单插入页面。

使用状态栏导航工具更改视图

状态栏中包含可帮助您导航图表和文档的工具。这些工具包括“全屏显示”、可通过百分比来设置的“缩放比例”、“缩放”滑块、“调整页面以适合当前窗口”按钮、可打开“扫视和缩放”窗口的按钮，以及“切换窗口”按钮。

Visio 服务

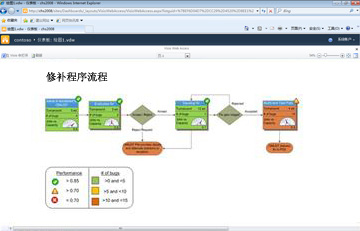

Visio 服务将您的图表与 SharePoint Web 部件集成到了一起，以便为一个人或同时为多个人创造高保真度的交互体验，即使他们的计算机上没有安装 Visio。查看者可以沿图表缩放和平移，还可以跟踪形状中的超链接。

您可以在 Visio 2010 中将图表直接发布到 SharePoint。首先在 Visio 中创建图表，接着使用 Visio 将该图表发布到服务器，然后在浏览器中查看它。

图表还可以链接到数据，并且视图可以自动刷新或者由用户来刷新，以保持最新状态。

流程管理

除了上述所有绘图方面的改进之外，Visio 还包含可帮助您建模、验证以及重用复杂流程图表的新工具。

流程图是任何类型的分步流程的可视化效果。它们通常创建为具有代表流程中各个步骤的形状的流程图，形状用箭头连接，箭头所指的方向表示下一个步骤。

验证流程图

现在，您可以自动分析流程图，确保其结构正确并且符合为文档定义的业务逻辑。

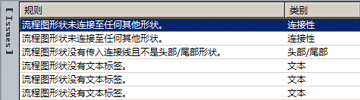

需要解决的验证错误显示在“问题窗口”中。

Visio 包含特定于每种流程图的规则集。

子流程

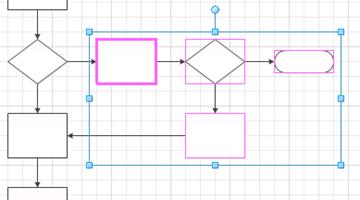

子流程图有助于您将复杂流程分解为可管理的部分。您可以选择一个形状序列：

单击“根据所选内容创建”：

Visio 会将所选形状移到新页面，并将它们替换为与新页面自动链接的“子流程”形状。

如果您尚未绘制子流程，则可以单击“新建”，以向页面添加一个子流程形状以及一个与该形状链接的新页面。如果已在其他页面或者不同文档中绘制了子流程，则可以将子流程形状放置在当前页面上，接着单击“连接到现有”，然后浏览至子流程页面。

SharePoint 工作流

Visio 包含一个相关模板以及多种形状，用来设计可导入到 SharePoint Designer 的工作流。您也可以采用在 SharePoint Designer 中创建的工作流文件，在 Visio 将它们打开，Visio 会为该工作流生成一个您可以查看和修改的图表。也可以在这两者之间来回传递文件，而且不会丢失任何数据或功能。

SharePoint 流程存储库

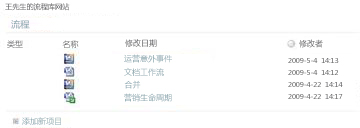

该流程存储库是 SharePoint 附带的一个网站模板。它提供了一个工作区用来共享和协作流程图。该存储库内置了文件访问控制和版本控制；各用户可同时查看流程图，也可对图表进行编辑而不会损坏原始图表。

新增和更新的图表类型和兼容性

跨职能流程图中改进的泳道管理

跨职能流程图使用新的“容器与列表”功能来改进泳道管理，并且支持阶段和跨形状等概念。

业务流程建模标注 (BPMN) 图表

创建遵循业务流程建模标注 1.2 标准的流程图，并且使用新的验证工具来帮助您在完成图表前找到可更正的问题。

6 Sigma 图表

创建 6 Sigma 流程图和质量屋图表。

线框图表

线框图表中包含用于软件应用程序原型制作和设计的中等保真度 UI 形状。

SharePoint 工作流图表

在 Visio 中使用 SharePoint 模板和形状绘制流程图，然后将其导出到 SharePoint Designer 以在您的网站上实施。

更新的 AutoCAD 兼容性

您可以导入、保存和使用来自 AutoCAD 2008 的 CAD 文件。
