最近做一个项目后端使用WCF接收Android手机拍照并带其它参数保存到服务器里；刚好把最近学习的WCF利用上，本以为是个比较简单的功能应该很好实现，没想到其中碰到不少问题，在网上搜索很久一直没有想到的解决方案，最后实现对数据流的分段写入然后后端再来解析流实现的此功能；后端运用WCF中的REST来接收数据；REST还是比较简单的知识，若是不懂可以简单网上了解一下；下面我们先了解一些本次运用到的理论知识：

一：理论知识

由于低层协议特性限制，WCF的流模式只支持如下四种：1：BasicHttpBinding 2：NetTcpBinding 3：NetNamedPipeBinding 4：WebHttpBinding

1.设置TransferMode。它支持四种模式（Buffered、Streamed、StreamedRequest、StreamedResponse），请根据具体情况设置成三种Stream模式之一。

2.修改MaxReceivedMessageSize。该值默认大小为64k，因此，当传输数据大于64k时，则抛出CommunicationException异常。

3.修改receiveTimeout 和sendTimeout。大数据传送时间较长，需要修改这两个值，以免传输超时。

二：解决问题

WCF如果使用Stream做为参数时只能唯一一个，不能有其它另外的参数，这个也是本次碰到要重点解决的一个问题；可是我们Android手机除的图片还要有其它的参数，最后决定采用手机端把参数跟图片都一起写入Stream里面，后端WCF再来解析这个参数的流；

下面就是定义好Stream的格式，传过来的Stream分成三部分： 参数信息长度  参数信息   图片

1 参数信息长度（1字节）：用于存放参数信息的长度（以字节为单位）；

2 参数信息： 除图片以外的参数，以JSON的形式存放如{"type":"jpg","EmployeeID":"12","TaskID":"13"}

3 图片：图片的字节

三：WCF编码内容

1：我们首先定义一个WCF契约，由于我们运用REST（在命名空间ServiceModel.Web下面）契约IAndroidInfo内容如下,采用POST方式进行接收：

using System.ServiceModel;
using System.Runtime.Serialization;
using System.ServiceModel.Web;
using System.IO;

namespace Coreius.CEIMS.AndroidInterface
{
    [ServiceContract]
    public interface IAndroidInfo
    {
         [WebInvoke(UriTemplate = "GpsUpFile", Method = "POST", BodyStyle = WebMessageBodyStyle.Wrapped, RequestFormat = WebMessageFormat.Json,
ResponseFormat = WebMessageFormat.Json)]
        bool GpsUpFile(Stream ImageContext);
    }
}

2:根据契约我们定义服务的内容，接收一个流的参数内容，首先把这个Stream转化成字节，然后根据我们先前约定好的内容获得第一个字节的值，再根据此值定义我们另外三个参数的字节长度，再通过JSON转换格式把它里面的三个参数值取出来，最后其它字节是存放一张手机拍的照片，把它存放在于们服务器D盘文件夹下

using System.Linq;
using System.Text;
using System.ServiceModel;
using System.ServiceModel.Web;
using System.IO;
using Newtonsoft.Json;

namespace Coreius.CEIMS.AndroidService
{
    public class AndroidInfoService:IAndroidInfo
    {

      public bool GpsUpFile(Stream ImageContext)
        {
            byte[] m_Bytes = ReadToEnd(ImageContext);
            int len = (int)m_Bytes[0];

            byte[] data = m_Bytes.Skip(1).Take(len).ToArray();
            string Jsonstr = System.Text.Encoding.Default.GetString(data);

            JsonModel item = JsonConvert.DeserializeObject<JsonModel>(Jsonstr);
            string ImageType=item.type;
            string EmployeeID=item.EmployeeID;
            string TaskID=item.TaskID;

            byte[] Imagedata = m_Bytes.Skip(1 + len).ToArray();

            string DiskName = "d:";
            string FileAddress = "\\UpLoad\\";
            string LocationAddress = DiskName + FileAddress;
            if (!DirFileHelper.IsExistDirectory(LocationAddress))
            {
                DirFileHelper.CreateDirectory(LocationAddress);
            }

            string ImageName = DateTime.Now.ToString("yyyyMMddhhmmss.") + ImageType;
            string ImagePath = LocationAddress + ImageName;
            if (!File.Exists(ImagePath))
            {
                try
                {
                    System.IO.File.WriteAllBytes(ImagePath, Imagedata);
                    ImageContext.Close();
                    return true;
                }
                catch
                {
                    return false;
                }
            }
            else
            {
                return false;
            }
        }
    }
}

上面的代码用到几个方法，比如把流转化成字节、把JSON转化成实现等，代码如下：

public byte[] ReadToEnd(System.IO.Stream stream)
        {
            long originalPosition = 0;

            if (stream.CanSeek)
            {
                originalPosition = stream.Position;
                stream.Position = 0;
            }

            try
            {
                byte[] readBuffer = new byte[4096];

                int totalBytesRead = 0;
                int bytesRead;

                while ((bytesRead = stream.Read(readBuffer, totalBytesRead, readBuffer.Length - totalBytesRead)) > 0)
                {
                    totalBytesRead += bytesRead;

                    if (totalBytesRead == readBuffer.Length)
                    {
                        int nextByte = stream.ReadByte();
                        if (nextByte != -1)
                        {
                            byte[] temp = new byte[readBuffer.Length * 2];
                            Buffer.BlockCopy(readBuffer, 0, temp, 0, readBuffer.Length);
                            Buffer.SetByte(temp, totalBytesRead, (byte)nextByte);
                            readBuffer = temp;
                            totalBytesRead++;
                        }
                    }
                }

                byte[] buffer = readBuffer;
                if (readBuffer.Length != totalBytesRead)
                {
                    buffer = new byte[totalBytesRead];
                    Buffer.BlockCopy(readBuffer, 0, buffer, 0, totalBytesRead);
                }
                return buffer;
            }
            finally
            {
                if (stream.CanSeek)
                {
                    stream.Position = originalPosition;
                }
            }
        }



    public class JsonModel
    {
        public string type { get; set; }
        public string EmployeeID { get; set; }
        public string TaskID { get; set; }
    }

3：新建一个文本，然后修改其后缀名为.svc，作为我们发布服务（宿主为IIS）让Android手机调用， 然后把下面的代码写入

<%@ ServiceHost Language="C#" Debug="true" Service="Coreius.CEIMS.AndroidService.AndroidInfoService" %>

修改Web.config里面的内容：

<?xml version="1.0" encoding="utf-8"?>
<configuration>
  <appSettings>
    <add key="ConnectionString" value="server=127.0.0.1;database=Coreius;uid=sa;pwd=admin"/>
  </appSettings>
  <system.web>
    <compilation debug="true" targetFramework="4.0" />
  </system.web>
  <system.serviceModel>
    <behaviors>
      <endpointBehaviors>
        <behavior name="webHttp">
          <webHttp helpEnabled="true"/>
        </behavior>
      </endpointBehaviors>
      <serviceBehaviors>
        <behavior name="MapConfigBehavior">
          <!-- 为避免泄漏元数据信息，请在部署前将以下值设置为 false 并删除上面的元数据终结点 -->
          <serviceMetadata httpGetEnabled="true"/>
          <!-- 要接收故障异常详细信息以进行调试，请将以下值设置为 true。在部署前设置为 false 以避免泄漏异常信息 -->
          <serviceDebug includeExceptionDetailInFaults="true"/>
          <dataContractSerializer maxItemsInObjectGraph="2147483647"/>
        </behavior>
      </serviceBehaviors>
    </behaviors>

    <bindings>
      <webHttpBinding>
        <binding name="webHttpBindConfig" receiveTimeout="00:30:00" sendTimeout="00:30:00" maxReceivedMessageSize="104857600" transferMode="Streamed">
          <readerQuotas maxStringContentLength="2147483647" maxArrayLength="2147483647"/>
          <security mode="None"></security>
        </binding>
      </webHttpBinding>
    </bindings>
    <services>
      <service name="Coreius.CEIMS.AndroidService.AndroidInfoService" behaviorConfiguration="MapConfigBehavior">
        <endpoint binding="webHttpBinding" contract="Coreius.CEIMS.AndroidInterface.IAndroidInfo" bindingConfiguration="webHttpBindConfig"

behaviorConfiguration="webHttp"/>
      </service>
    </services>
  </system.serviceModel>
</configuration>

此处有些要注意的地方：

（1）：此处采用的是webHttpBinding 所以一定要设置behaviorConfiguration才会有效果，其中helpEnabled="true"则是为实现可以在发布可以查看帮助信息

        <behavior name="webHttp">
          <webHttp helpEnabled="true"/>
        </behavior>

（2）：为了实现上传大文件所以我们要如下设置最大值，其中security是设置访问服务的认证，此处是把它设置成为不认证

      <webHttpBinding>
        <binding name="webHttpBindConfig" receiveTimeout="00:30:00" sendTimeout="00:30:00" maxReceivedMessageSize="104857600" transferMode="Streamed">
          <readerQuotas maxStringContentLength="2147483647" maxArrayLength="2147483647"/>
          <security mode="None"></security>
        </binding>
      </webHttpBinding>

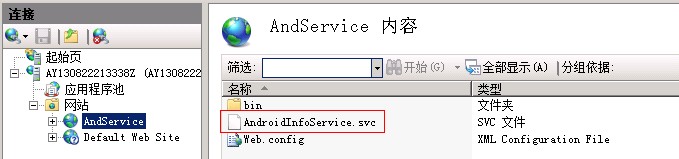

4：编写完上面的代码后就可以服务器IIS上部署这个WCF服务：

四：Android编码

由于Android手机端的代码是另外一个朋友编写，所以就把大体的代码贴出来，大体的原理就是把参数跟图片写入流，然后调用部署好的WCF服务

代码一：因为服务器不是公用的，所以下面的IP我就随便修改的一个；

代码二：

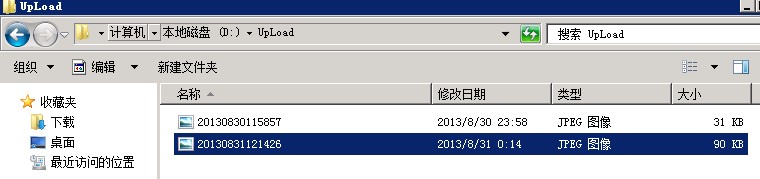

五：运行效果：
