Cortex-M3是一个 32位处理器内核。内部的数据路径是 32位的,寄存器是 32位的,存储器接口也是 32 位的。CM3 采用了哈佛结构,拥有独立的指令总线和数据总线,可以让取指与数据访问并行不悖。这样一来数据访问不再占用指令总线,从而提升了性能。为实现这个特性, CM3内部含有好几条总线接口,每条都为自己的应用场合优化过,并且它们可以并行工作。但是另一方面,指令总线和数据总线共享同一个存储器空间(一个统一的存储器系统)。

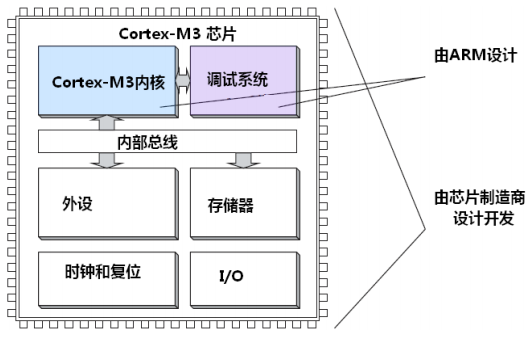

Cortex-M3 处理器内核

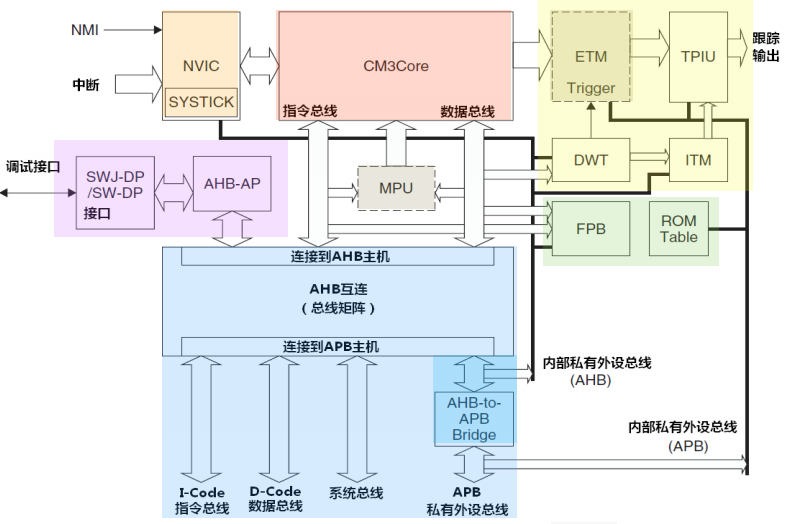

Cortex-M3 处理器系统方框图

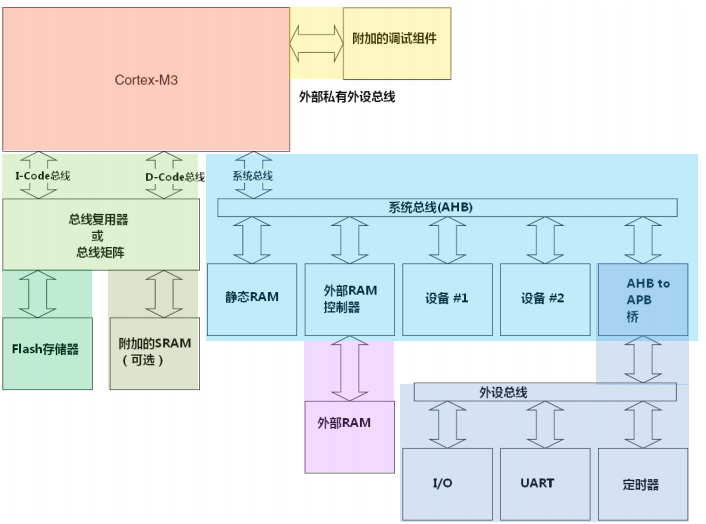

Cortex ‐ M3总线连接范例

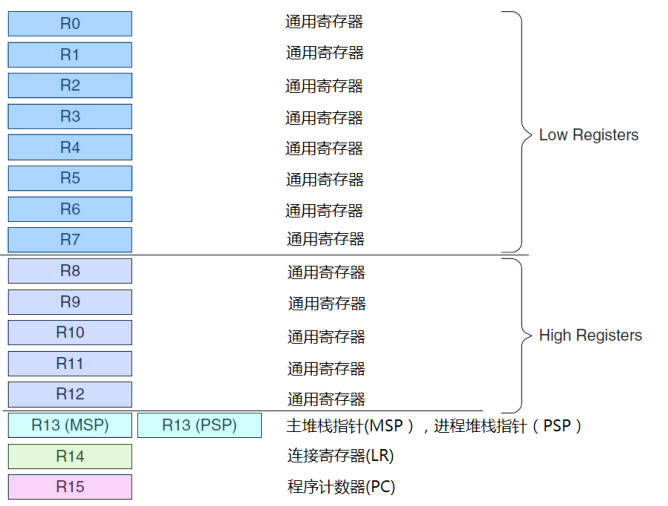

寄存器组
Cortex ‐ M3处理器拥有 R0‐R15 的寄存器组。其中 R13 作为堆栈指针 SP 。SP 有两个,但在同一时刻只能有一个可以看到,这也就是所谓的“banked ”寄存器。

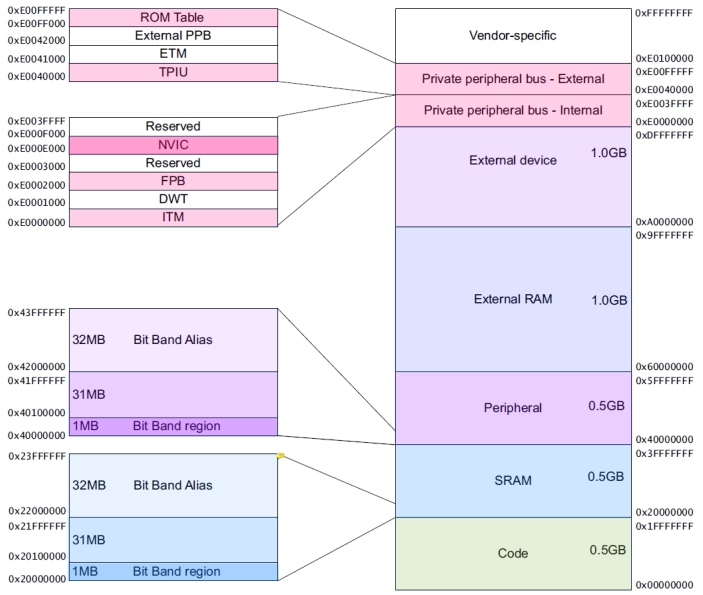

存储器映射

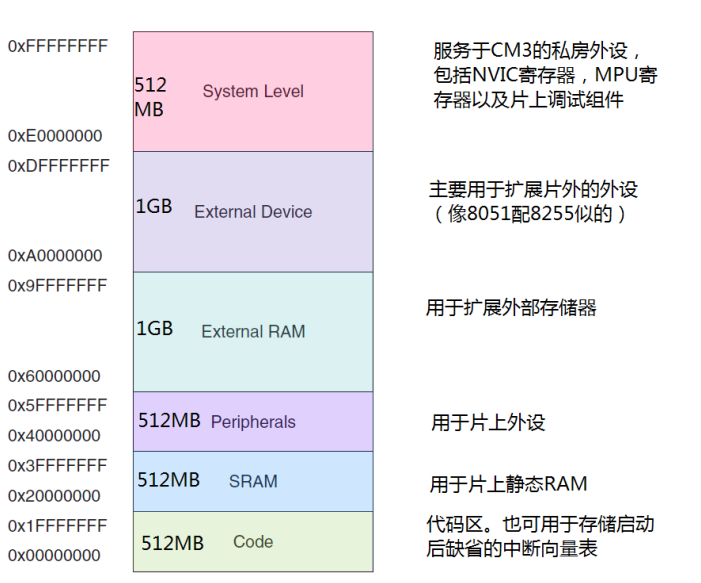

Cortex ‐ M3预定义的存储器映射
不像其它的 ARM 架构,它们的存储器映射由半导体厂家说了算,Cortex ‐ M3预先定义好了“粗线条的”存储器映射。通过把片上外设的寄存器映射到外设区,就可以简单地以访问内存的方式来访问这些外设的寄存器,从而控制外设的工作。结果,片上外设可以使用 C 语言来操作。这种预定义的映射关系,也使得对访问速度可以做高度的优化,而且对于片上系统的设计而言更易集成(还有一个重要的,不用每学一种不同的单片机就要熟悉一种新的存储器映射——译注)。
Cortex ‐ M3 的内部拥有一个总线基础设施,专用于优化对这种存储器结构的使用。在此之上,CM3 甚至还允许这些区域之间“越权使用”。比如说,数据存储器也可以被放到代码区,而且代码也能够在外部RAM 区中执行(但是会变慢不少——译注)。处于最高地址的系统级存储区,是CM3 用于藏“私房钱”的——包括中断控制器、MPU以及各种调试组件。所有这些设备均使用固定的地址。通过把基础设施的地址定死,就至少在内核水平上,为应用程序的移植扫清了障碍。

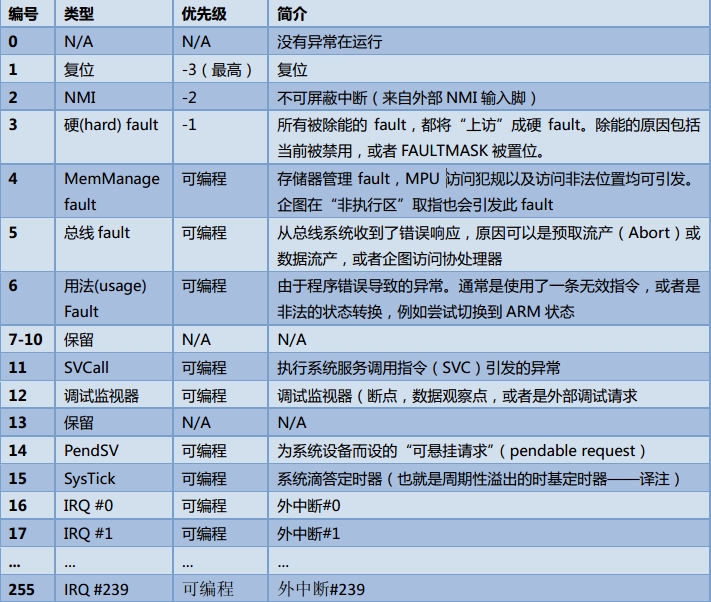

cortex m3 中的异常类型
