下面就是我从网上找到的一些参考图片。（图01）
图01
在这个教程中我们将创建“经典可口可乐”，因为它有一些复杂的细节。我把模型划分为三个部分（顶部-中部-底部）。这样可以方便我们控制每一部分。（图02）
图02
首先，打开Maya，在侧视图中创建一个“Image Plane”。（图03）
图03
确定这个“Image Plane”的X轴中心是一个负数值，这样就不会挡住你的模型了。（图04）
我们使用EP曲线工具绘制出瓶子中部模型的一半轮廓线。这里绘制完后要确定中心点在瓶子上。（图05）
图05
然后选择Surfaces→Revolve，所有设置都为默认即可。这样，我们就有了一个基本的形状进行工作了。（图06）
图06

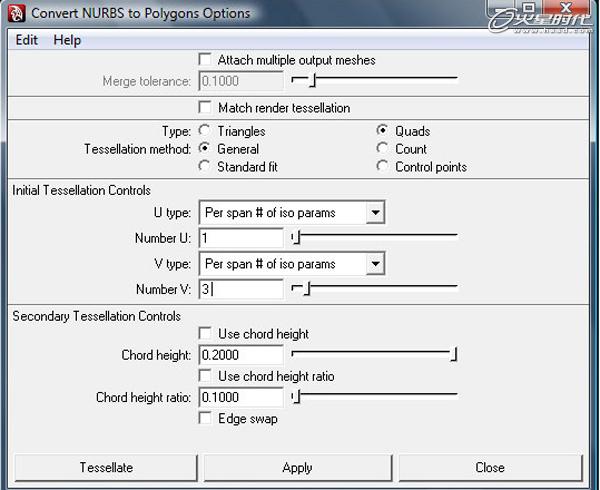

因为这个形状是Nurbs surface，我们需要把它转换为Polygon mesh。进行Modify > Convert > “NURBS to Polygons Options”操作。按照图中的设置然后点击确定。
Type: Quad Tessellation method: General U type: Per span # iso params Number U: 1 V Type: Per span # of iso params Number V: 3
为什么我会把U,V设置为1和3，因为我不想poly shape失去太多的细节，但仍然希望它是一个低模。如果你对比老版本的NURBS surface，你可以发现我们已经失去了一些曲率，不用担心，因为我们可以在它完成后使用一个mesh smooth。同样，我们不再需要NURBS surface，所以删除它就可以了。（图07）
图07

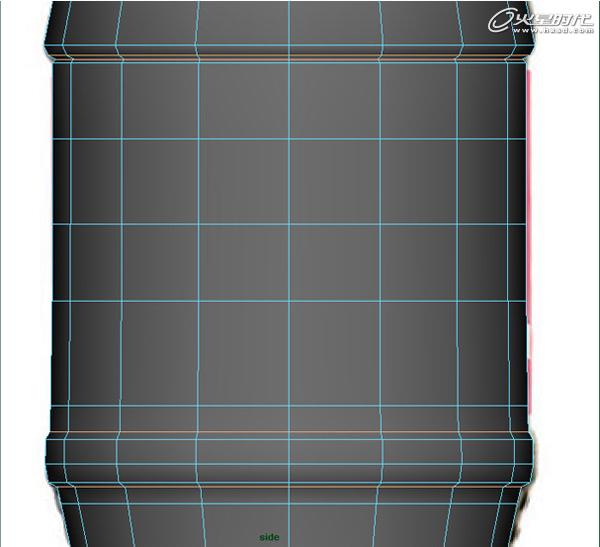

现在在Edit Mesh下选择“Insert Edge Loop Tool”和在边缘位置添加一些新的edges。然后使用Select >Select Edge Loop Tool，选择刚才添加的edges，再点击键盘上的R键，把它们向内侧缩放一点。这样做的原因是，想让这些线有一个深度，你从图中可以看到效果。（图08）

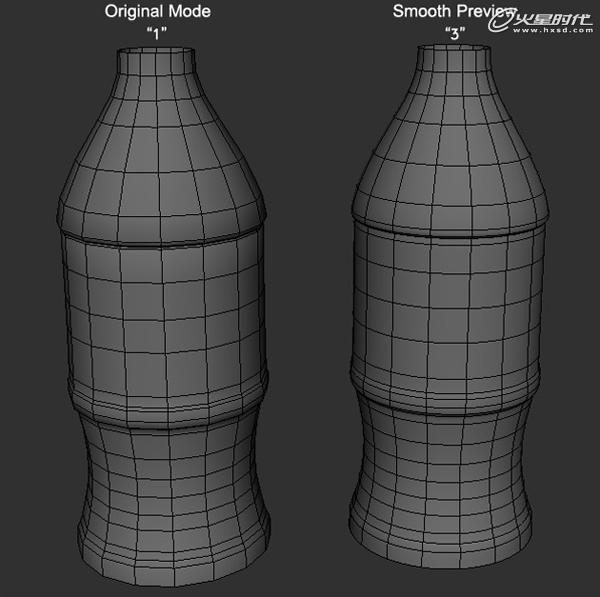

这个你应该是知道的。提示：当选中中间部分后，按键盘上的3键可以看到模型平滑的效果。按1键回到普通模型的样子。要注意这个功能只有在Maya2008或者更高的版本才能使用。（图09）
图09
选择对象的一半并删除掉，然后选中另一半使用实例复制出来。（图10）
图10

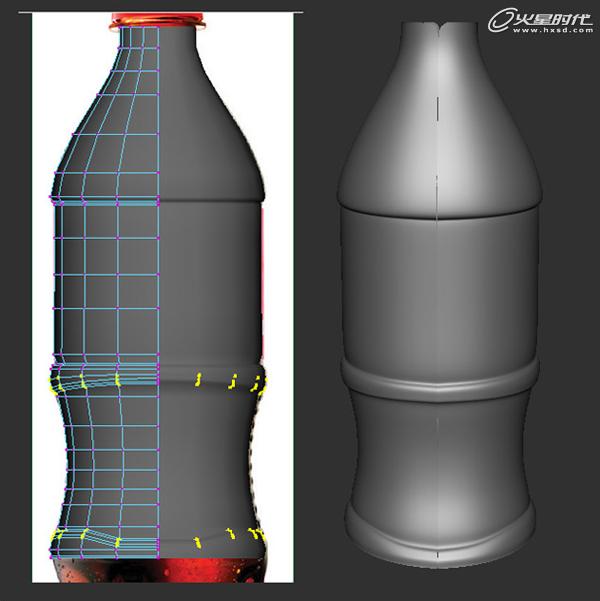

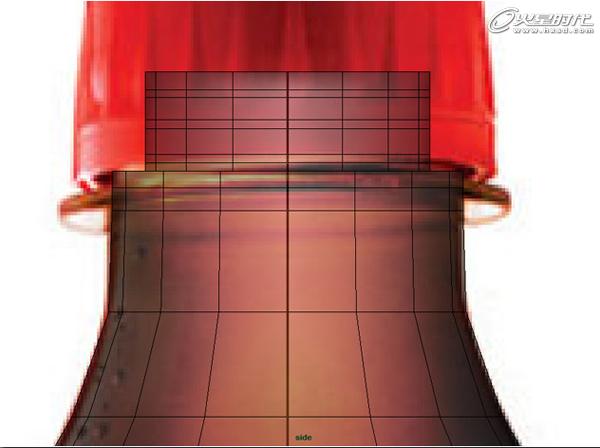

接着，按照图中所示一定顶点。尽可能的把顶点与参考图片进行匹配。（图11）
图11

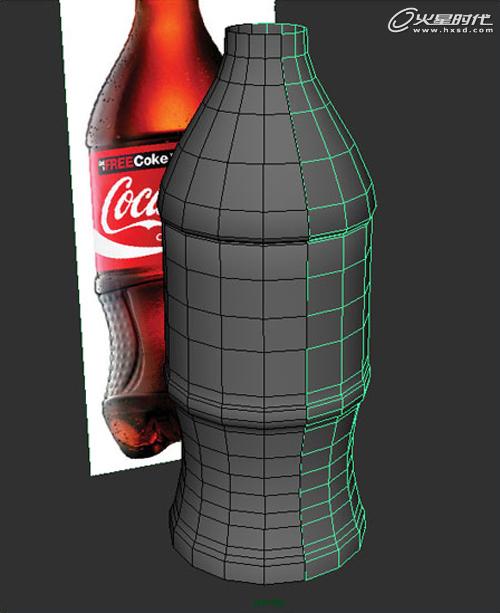

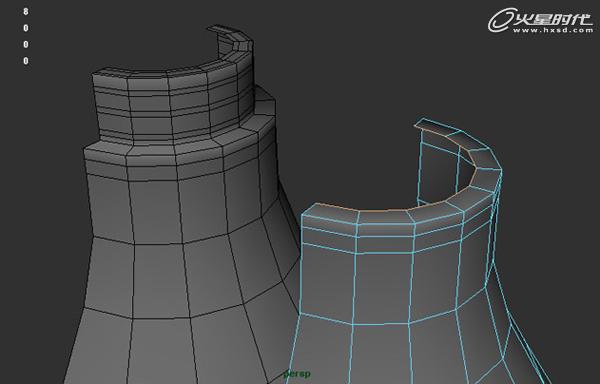

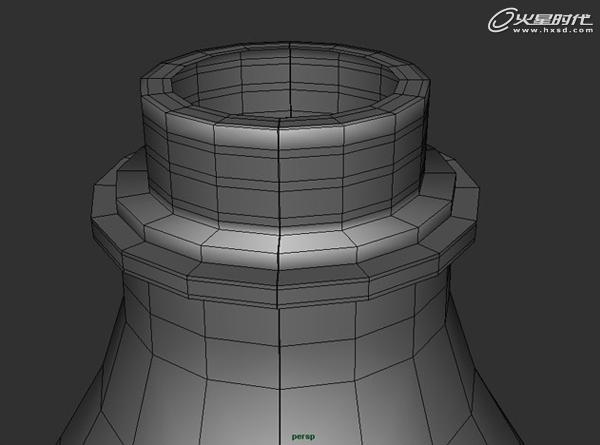

选择瓶子的上边缘并把它们挤出来制作瓶颈，如图中所示。（图12、13、14）
图13
图14

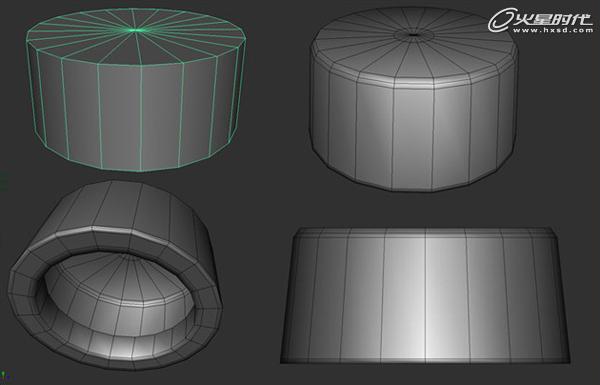

我们使用一个poly cylinder参数如下： Radius: 2.72 Height: 2.484 Subdivision Axis: 20 Subdivision Height: 1 Subdivision Caps: 1
选择下部的顶点，然后使用缩放工具把它们向外缩放一点，然后删除底面。然后选择下部的边缘线，把它向内进行挤压。（图15）
图15
创建一个“poly pipe”把它放在盖子的下面。这个时候，瓶盖就差不多做好了。（图16）
图16
制作一个三角形花纹，把它均匀的排列在瓶盖上面。你可以使用Vertex snap tools保持“V”确保花纹是正确对齐的。确保中心点都正好在瓶盖中心。按键盘上的E键切换到旋转模式，旋转复制出20个花纹。（图17）
图17
有很多不同的技巧来制作瓶底。下面是我想出的一个方法。首先，创建一个简单的poly sphere，下面是它的设置。
Radius: 7.5321 Subdivisions Axis: 20 Subdivision Height: 8
使用Select Edge Loop Tool在瓶底和球体相接的部分添加一条新的edge，然后删除上半部分。（图18、19）
图19
选择球体底部的所有定点，使用缩放工具向Y轴进行缩放，直到他们与上一圈顶点平行。可以看到图中的显示作为指南。（图20）
图20

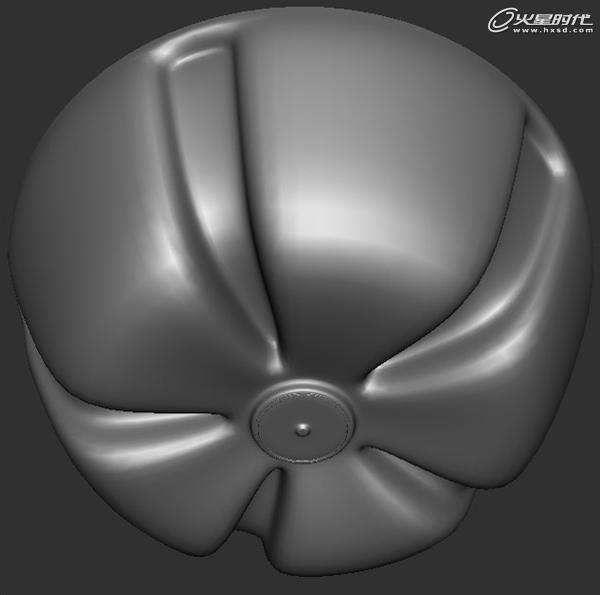

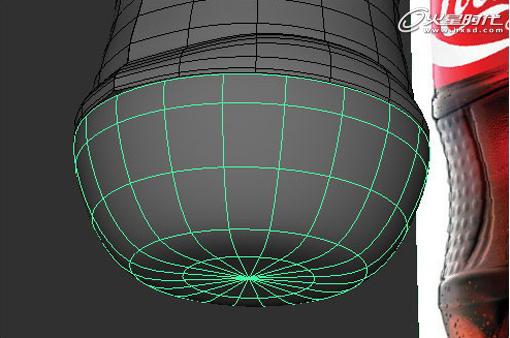

制作完后，按一下3键看一下平滑后的效果。（图21）
图21

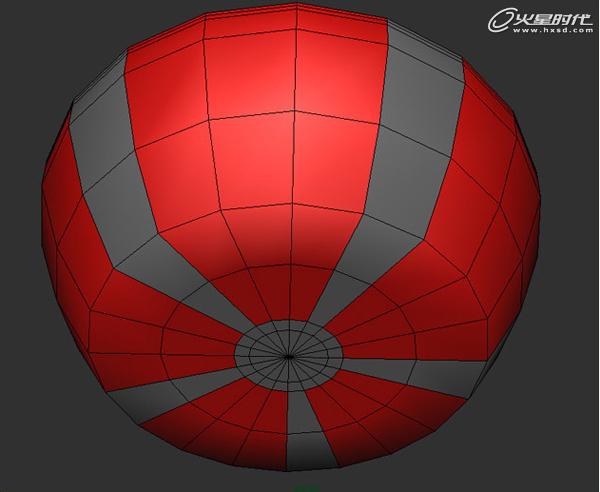

下一步，在底部添加新的环形边。指定一个红色材质给那些多边形，这部分我们不需要制作的。这样的话，你就可以专心制作其它部分，当我们制作它们之间的多边形时也不会混淆。（图22）
图22

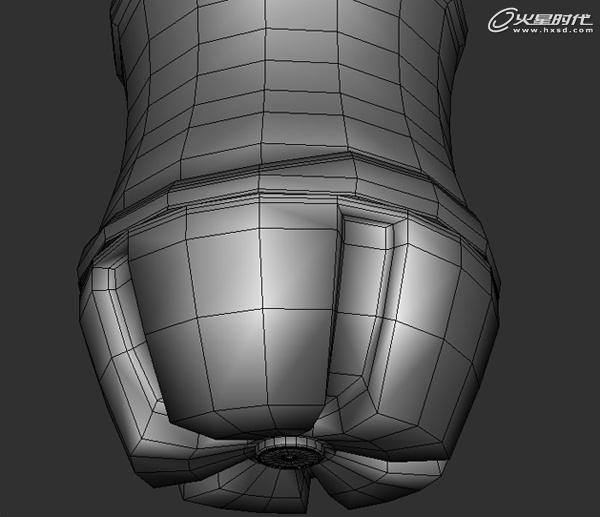

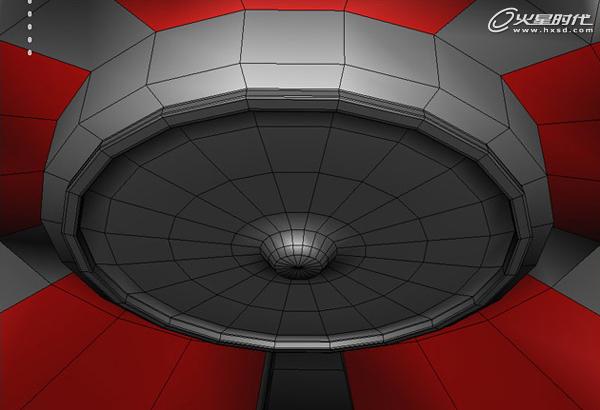

现在，挤压这个多边形的中心部分。如图中所示。（图23）
图23

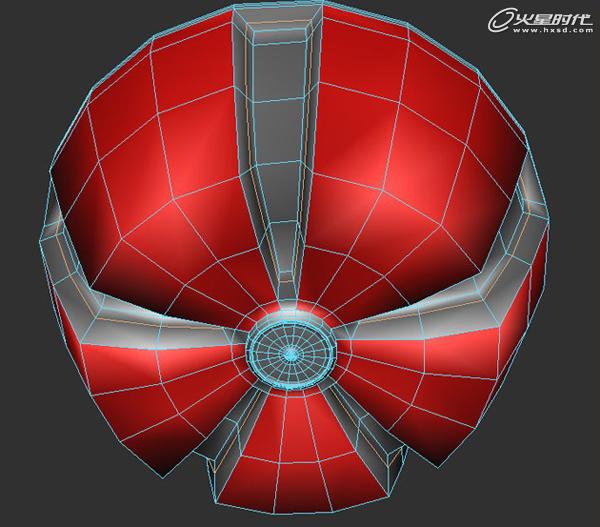

然后，我们选择标有材质部分之间的多边形，把它们向内挤压两次。（图24）
这是我们目前制作的样子。我给了它一个不错的Blinn材质，所以我们不会看到红色区域了。（图25）
图25

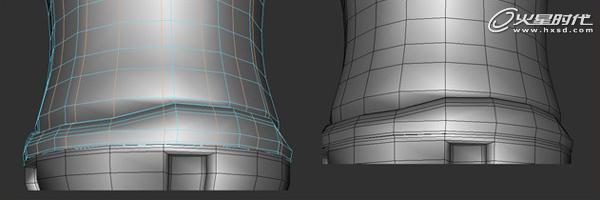

首先，我们把这两个部分进行合并。正如我们在这个教程前面看到的，中间部分和底部是两种不同的细分数。要解决这个问题，我们给中部添加一些新的环形边与底部边缘进行匹配，然后删除掉那些不匹配的所有边就可以了。（图26、27）
图26
图27
当你完成后，合并中部和底部相连部分的所有定点，并向内侧进行挤压。再给这个新对象命名为“Bottle”。（图28）
图28

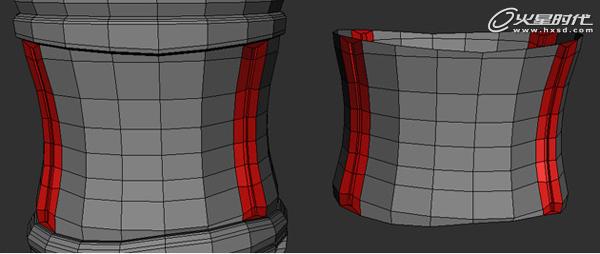

在这一步，我们将给模型添加一些精确度。只需要移动它上面的顶点，把它们挤出一个面制作一个基本插槽。在这个模型中我们需要制作4个插槽。（图29）
图29
下面就是需要把它们结合在一起了， 这一步很简单。除了瓶盖上的花纹把其它部分都结合在一起并命名为“Coca_Bottle”。为什么我要这样做呢？因为当我给模型添加mesh smooth时，花纹部分就会变成圆形，那不是我想要的。而且，在你结合它们之前确定删除历史。

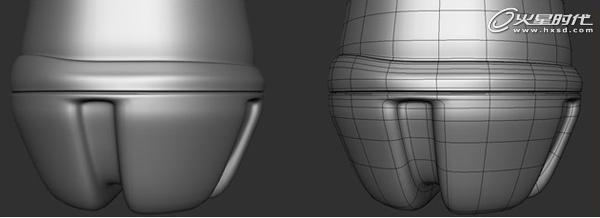

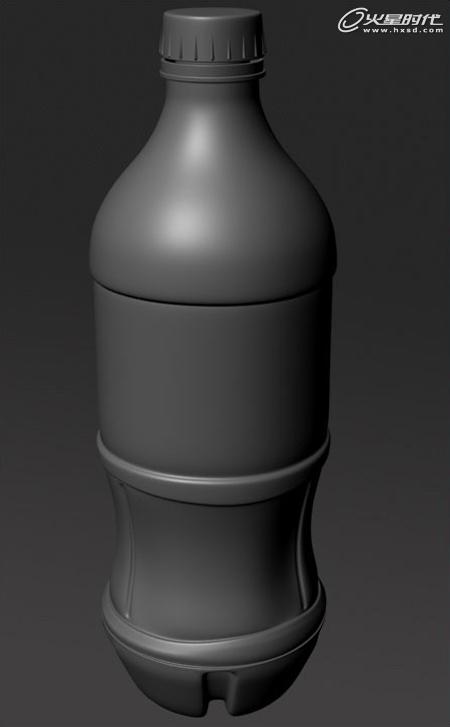

这张图就是添加了mesh smooth后的效果。（图30）

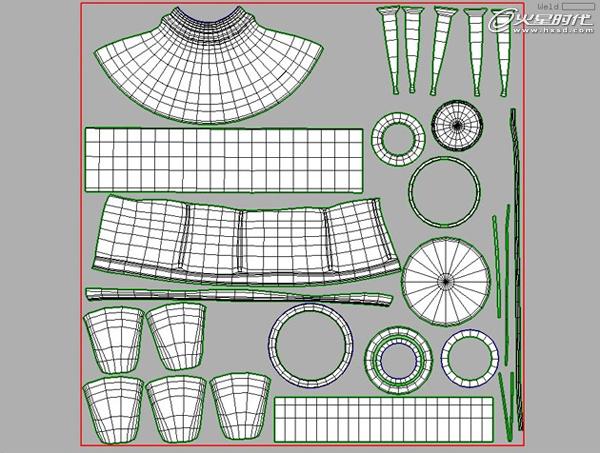

下面就是UV Map的制作了，我们使用“UV Layout 2”来设置UV。选择镜头中的“Coca_Bottle”，然后把它输出成一个obj格式。把它加载到“UV Layout 2” 中，UV布局如图中所示。（图31）
图31

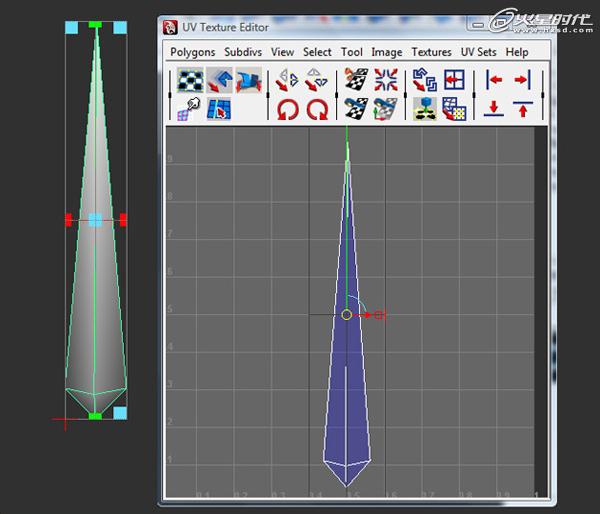

当你完成了UVs的制作，导出模型并回到Maya中。花纹的UV map很简单，我们可以使用Maya里的平面映射来制作。（图32）
图32

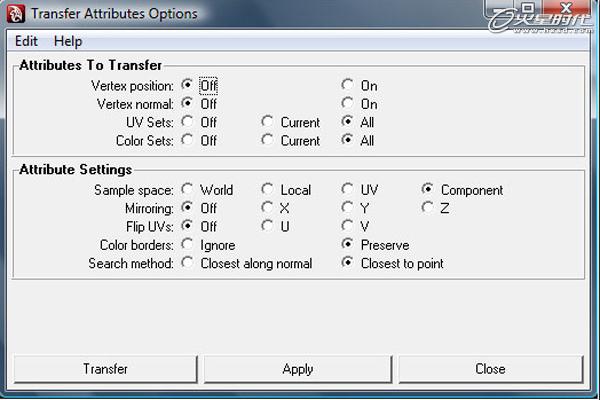

传递一个物体的UV map到另一个物体上，选择一个UV布局好的物体然后再选择另一个没有布局好的物体，使用Mesh下的Transfer Attribute Options。设置如下。
对其余的19个花纹都进行这一步的操作。当你制作完毕后，所有的顶部花纹都应该完美了。把它们合并为一个物体，命名一个新名字叫“Cap’s Tread。（图33）
图33

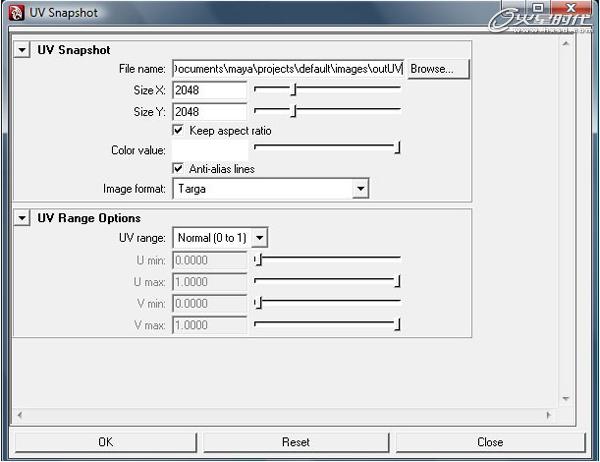

选择“Coca_Bottle”，进入UV贴图编辑器。选择Polygons > UV Snapshot。参数设置如下。（图34）
图34

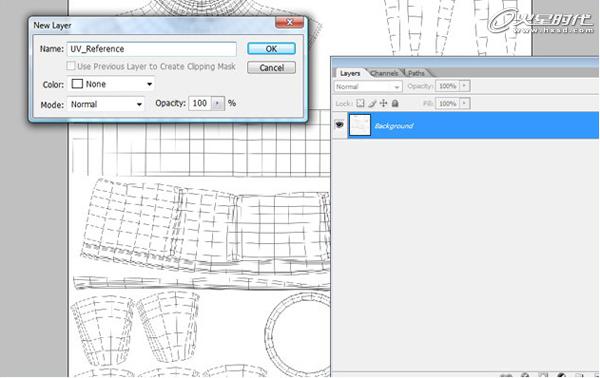

把UV图导入到Photoshop中后，按“Ctrl+I”反转颜色。给它重新命名为“UV_reference”。（图35）

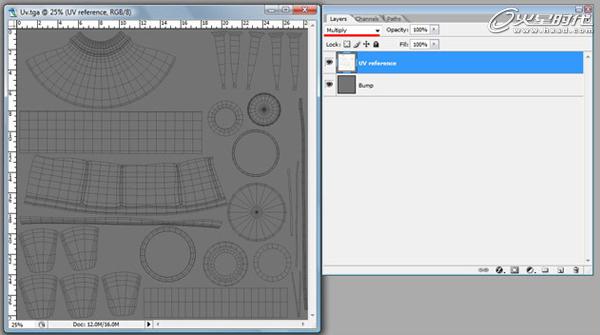

选择“UV Reference” 这一层，改变它的叠加方式为相乘。（图36）
图36
现在，我们需要搜集一些图片制作可口可乐的标志，和瓶子上面的小点点。我们使用下面的贴图制作标志下面的点点。（图37）
图37
这是我找到的一张标志。把它的颜色转变为黑白色。（图38、39）
图38
图39

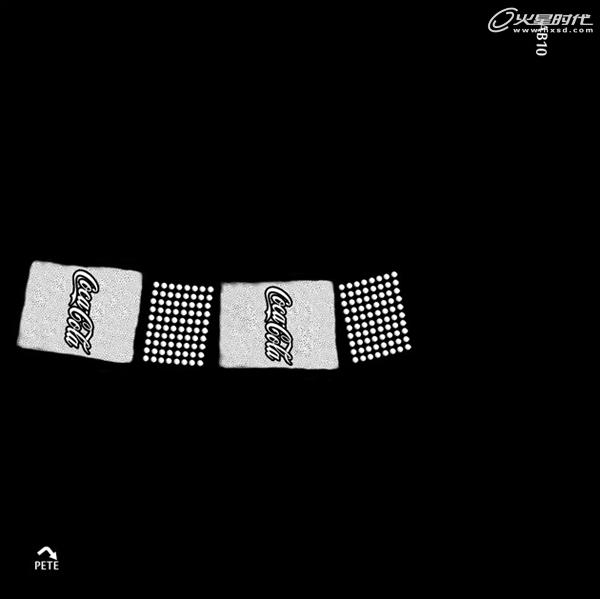

现在我们已经有了所有的贴图，现在我们要做的就是调整它们的UV。图中是我想的样子。制作完后储存一张TGA格式。（图40）

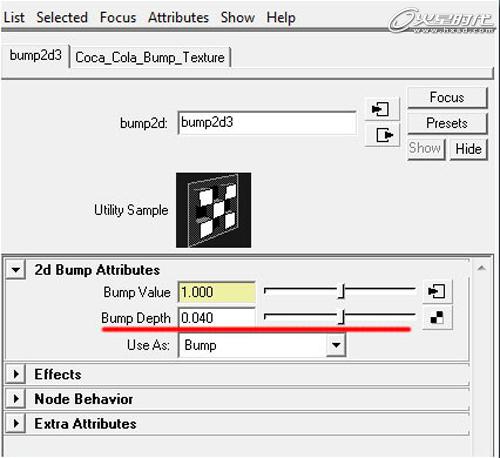

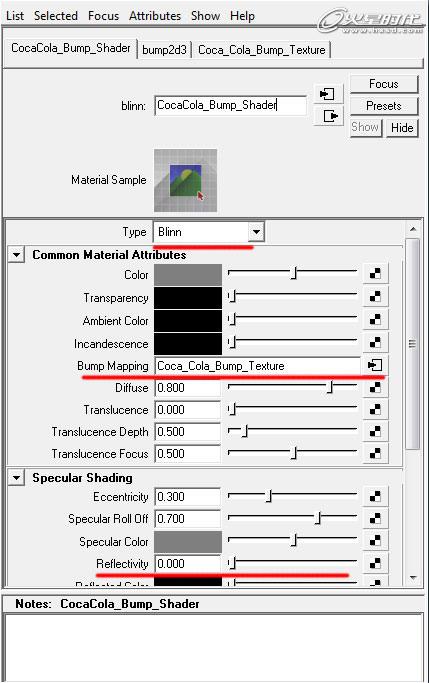

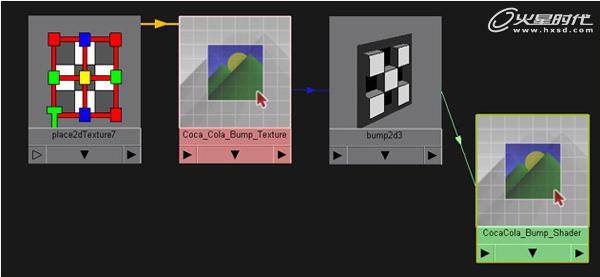

使用一个Blinn材质应用在我们的凹凸贴图上。凹凸值减少为0.04左右。确保反射值为0。（图41、42、43）
图41
图42
图43

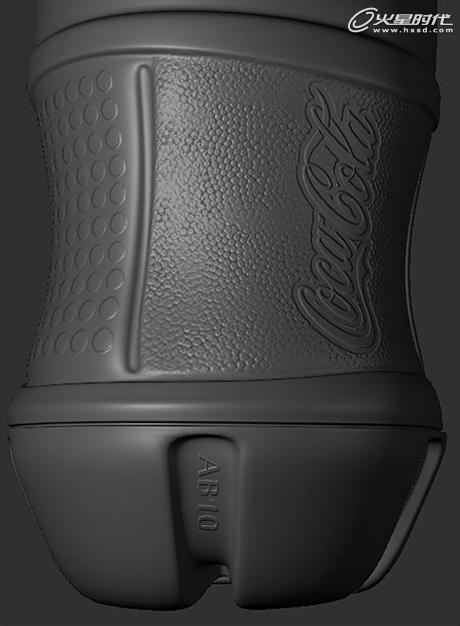

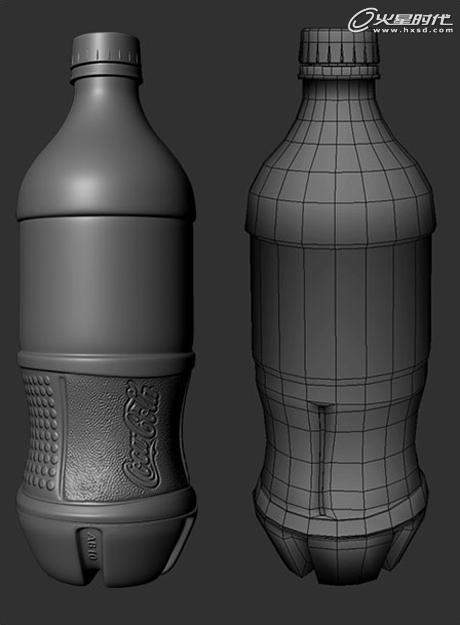

给我的可口可乐瓶应用一个Blinn材质。这时候我们可以从视图中看到我们的凹凸贴图了。你到这也应该会得到类似的样子。（图44）
图44

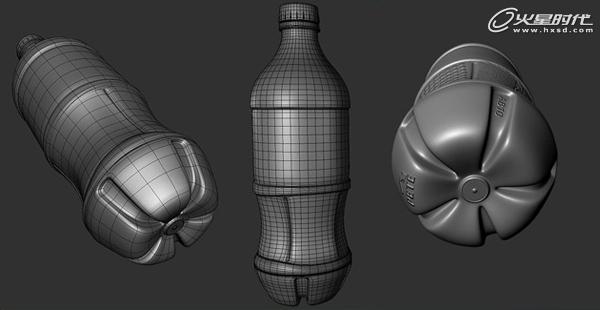

这就是最终完成的样子。（图45、46）
图45
图46
希望你能从这个教程中得到你想要的知识。谢谢观看。
