数字时间继电器拆解点焊图文教程

相关软件相关文章发表评论 来源:mydigit时间:2012/2/5 18:30:12字体大小:A-A+

作者:mydigit点击:227次评论:0次标签: 继电器

  • 类型:远程监控大小:4.6M语言:中文 评分:5.7
  • 标签:
立即下载

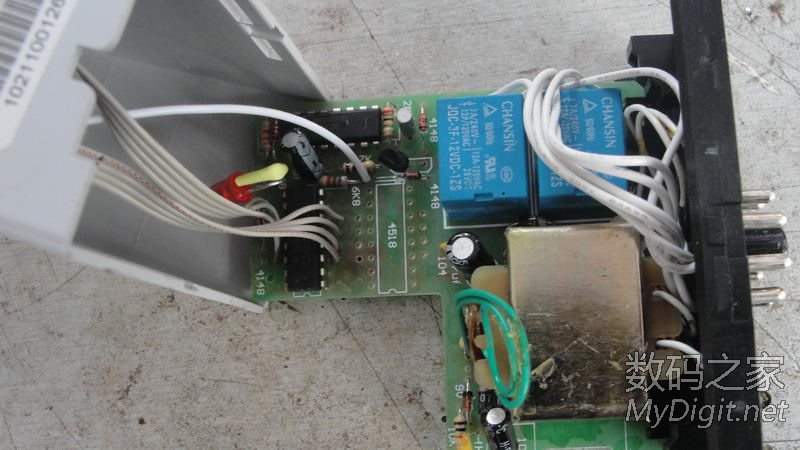

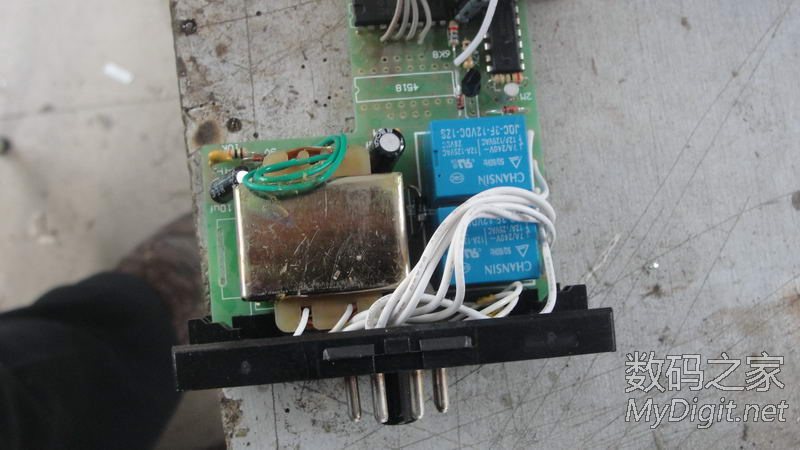

今天拆一个时间继电器,为的是让高手帮忙分析分析,看看这个时间继电器能不能把时间调短一点,我在点焊机上用,买时想着时间够短了,可是实际应用中,发现调最短的时间还长,请高手帮忙

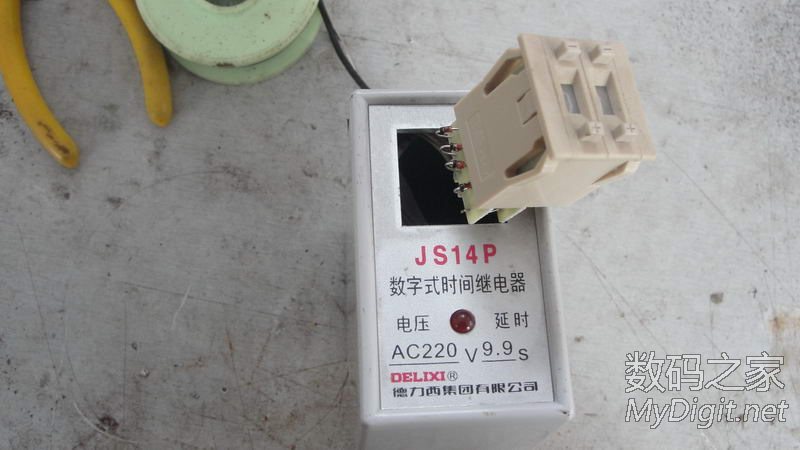

JS14p 这型号的时间继电器最短一档是0.1秒,所以不适于在点焊机上使用。

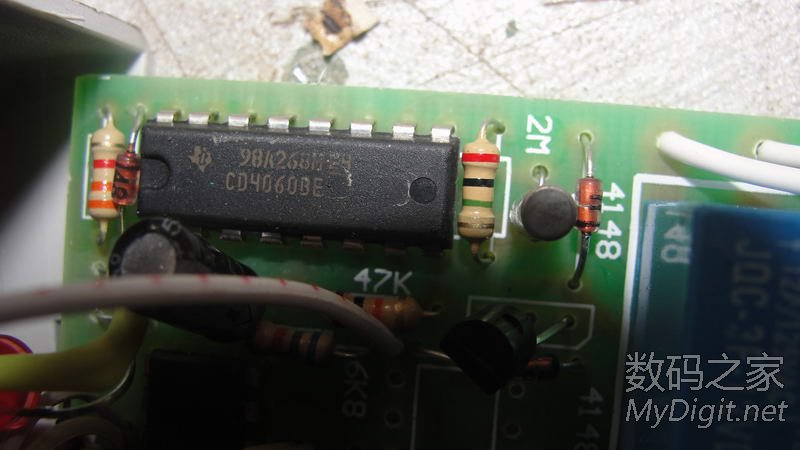

看到时4060做的定时器,可以试着换掉那个2M晶体,加大一点看看,有些是阻容震荡,换一下电阻或电容看看,具体的时间换完后可选最大的时间长来比较就可以看出,不难的。

单想缩短时间的话,调整CD4060的外部元件参数是没问题的。不过小于0.1s的控制要求对继电器切换来讲可能不太可靠。

4060跟前确实有个晶振,上面写着40.326,后面没有单位,是圆形的
