cad是一款很不错的可以打印图纸的软件，能帮助用户进行打印图纸，相当的方便。不少用户在使用的时候，不知道怎么用布局打印图纸，因此就让小编给大家详细的讲讲怎么打印。
cad用布局打印图纸方法介绍
1、点击下面的“布局”(可以右键点击命名新名称)。
2、右键点击“布局”，选“页面设置管理器”。

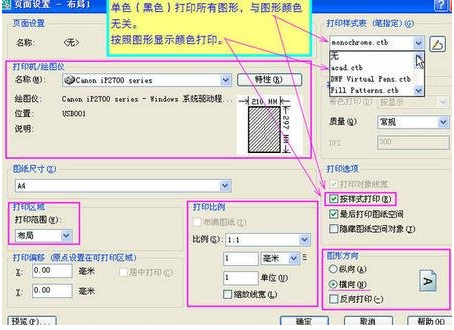

3、点击“修改”。设置：打印机，纸张，图形方向，选用打印样式，等一切需要改变的。

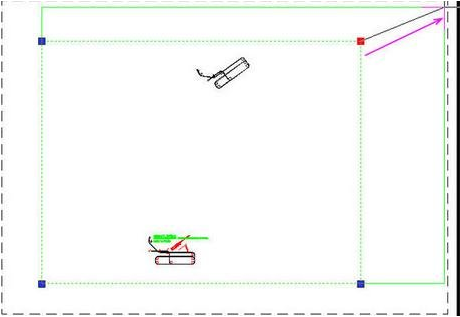

4、调整布局视口大小到合适，点击视口边线，视口四角出现夹点，拖动夹点到合适位置。
5、在布局视口内部双击左键，进入“模型空间”。在“模型空间”状态下，可以用绘图的所用工具和命令。拖动图形到适当位置。适当缩放。

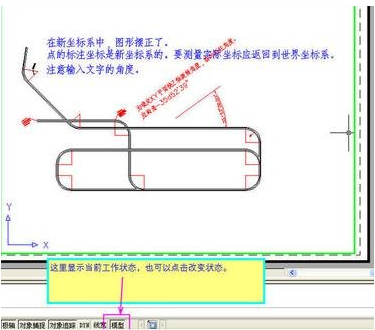

在布局视口外面双击鼠标左键，返回到“图纸空间”。(也可点击状态栏“模型/图纸”切换工作空间)。如果对于打印比例没有要求，就可以打印了。
6、精确控制打印比例。
6-1、为了精确控制打印比例，我们先把“视口”设置窗口调出来：

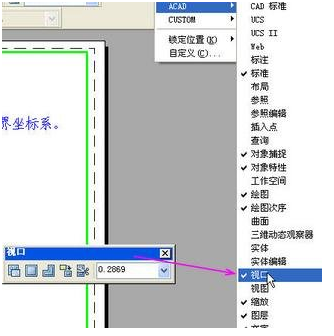

鼠标放在工具栏空白处，右键，在弹出菜单条选“ACAD-视口”。将视口窗拖到适当位置。
6-2、用视口窗设置打印比例。

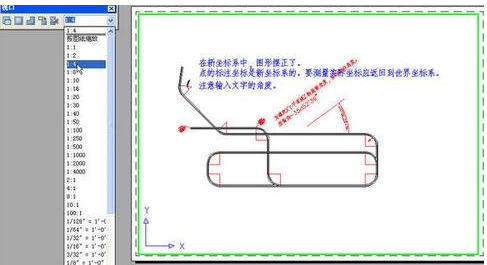

双击布局图纸内部进入“模型空间”。在视口窗口点击右面小窗口，选用合适的打印比例。确定后，打印比例就改变了。
6-3、自定义打印比例。
若软件提供的打印比例不合适，可以自己创建打印比例。

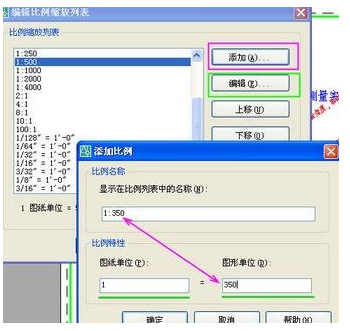

6-4、可以“编辑”“添加”自己希望的比例。注意1打印单位等于多少图形单位。

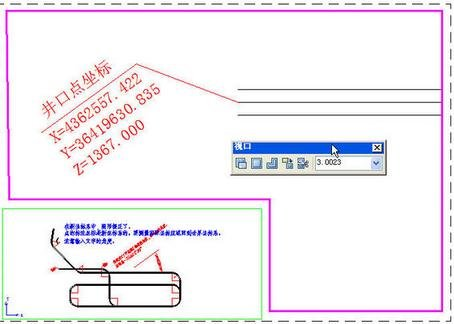

7、在一张图纸上可以安排多个打印视口，视口形状，位置，每个视口可以有自己的打印比例。可以自己绘制视口。这样出图，同一张图纸上，可打印走总图和的局部大样图。
自定义的布局视口，有什么不同点?视口边线打印否?怎样设置，就不多啰嗦了，自己研究研究吧。学而时习之不亦乐乎。
