CAXA2011实体设计三维球定位旋转不能操作的解决方案

相关软件相关文章发表评论 来源:西西整理时间:2011/5/20 14:06:13字体大小:A-A+

作者:西西点击:745次评论:0次标签: CAXA

  • 类型:数据库类大小:1.5M语言:中文 评分:10.0
  • 标签:
立即下载

根据软件自带的快速入门教程,第一个教程绘制一个三通,拖入一个圆柱体,再拖入一个圆柱体放在第一个圆柱体表面中心,都是一步步按照教程来的,可是到了将第二个圆柱体旋转90度的时候却怎么也旋转不了。也探出对话框输入旋转角度,点击确定,就是不动,两个圆柱体始终在一个轴上,不知道为什么。

要旋转哪个,就要选定哪个。选中的实体会有不同的显示的

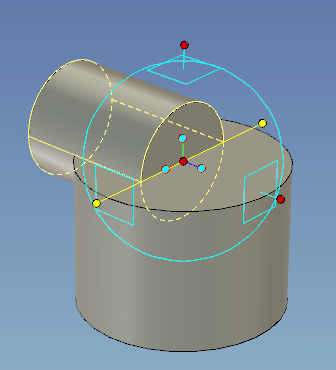

左键点击三维球中间短手柄,于是形成黄色的短手柄,这个就是旋转轴,在三维球内用左键拖动旋转三维球按照预定方向,松开,出现一个夹角数字,右键点击这个数字,出现对话框,输入90,点确定。

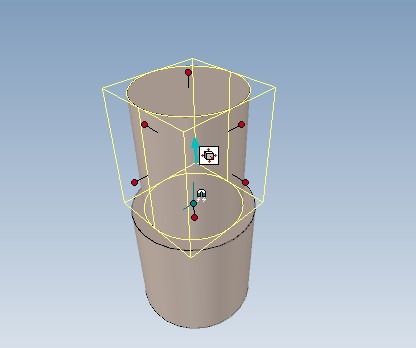

步骤1、点击选中圆柱体

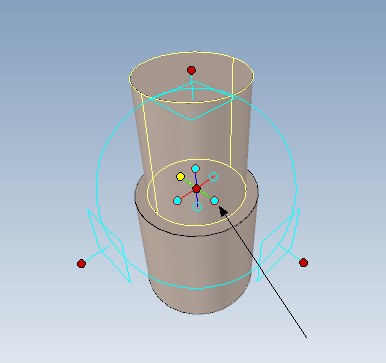

2、点击三维球按钮

图片:

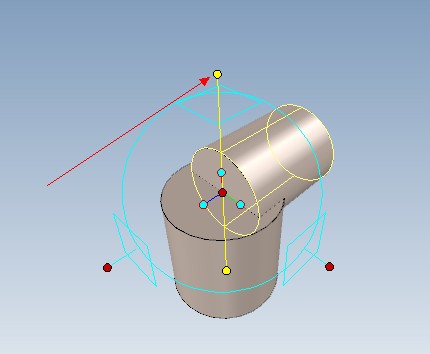

3、左键点击球内短手柄,作为旋转轴,向哪旋转点哪个手柄作为轴

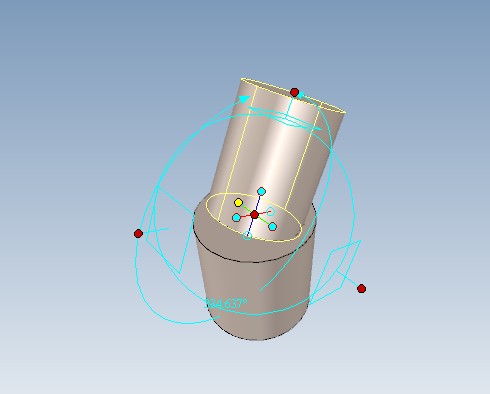

4、在球内用左键拖动旋转任意一个角度

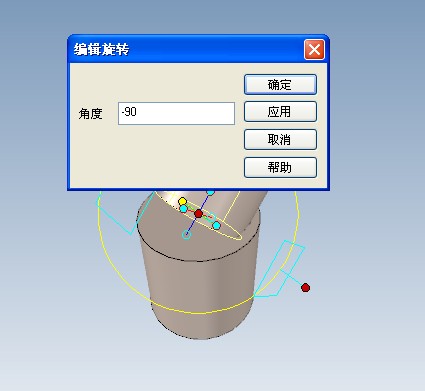

5、在出现的数字上用右键点击出现一个对话框,输入想旋转的角度值




6、点击确定。

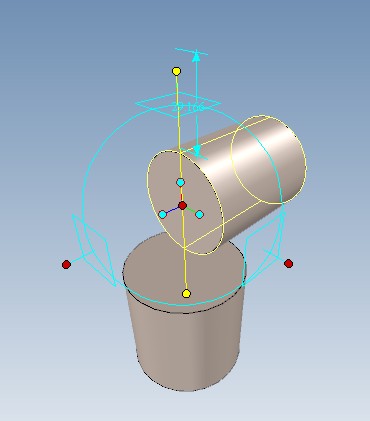

7、点击长手柄,颜色变黄




8、左键或右键点击手柄(不放开)并拖动,左键与右键有不同的用法,自己体会




9、用左键拖动后可再用右键点击数值出现对话框后输入数值。右键点击拖动属于高级编辑,按照提示操作即可。这些是零件编辑的三维球最基本的操作。还有三维球的剥离、约束等。慢慢练习吧。
