揭开Cisco NBAR 的神秘面纱：
NBAR (Network-Based Application Recognition) 的意思是网络应用识别。 NBAR是一种动态能在四层到七层发现协议的技术。它不同于ACL，仅仅依靠端口号进行对应用服务的判断，更加精准的是可以通过数据包本身的描述进行识别判断，该数据属于哪一种服务，可以对使用动态分配TCP/UDP端口号（如P2P下载软件）的应用程序和HTTP流量等进行分类。
实际上NBAR的应用原理在于对网络应用层面的监控，可以进行代码匹配来识别数据报的具体应用，例如FTP、WEB、BT、电驴等等。即便所应用的服务端口变化，NBAR也可以识别出来具体的服务。NBAR首先可以应用于网络监控，判断究竟在你的网内哪种服务占据着最主要的流量，以便于配合QOS来做流量的修整。
既然这么好的东东，我们怎么测试的她的能力了？ 请看下文。
采用NBAR就能封杀BT和电驴的流量，为什么?关键时路由器靠什么东西，她又能发现当前传输的流量中就包含BT的流量，这得依靠一个强大特征库文件：PDLM（数据包描述语言模块），这个特征库文件，就好比是杀毒软件的病毒库，杀毒软件能识别某些文件属于恶意程序，病毒了，关键是她的病毒库--------
PDLM它是NBAR针对于网络高层应用的主要识别原理，从Cisco IOS 12.0之后引入了NBAR的概念，由于IOS的版本高低不同，较高的IOS已经内嵌支持bittorrent和eDonkey两种协议，如果您的设备目前没有能力发现BT和电驴的流量，主要是不支持这两个协议。可以在 CISCO的网站，使用CCO账号登陆，找到各种网络应用的PDLM，每个PDLM都是针对于一种服务的，它记载了关于判别一种应用服务的关键匹配代码。
作者已经下载完了，需要上传PDLM模块到路由器的flash或者nvram中

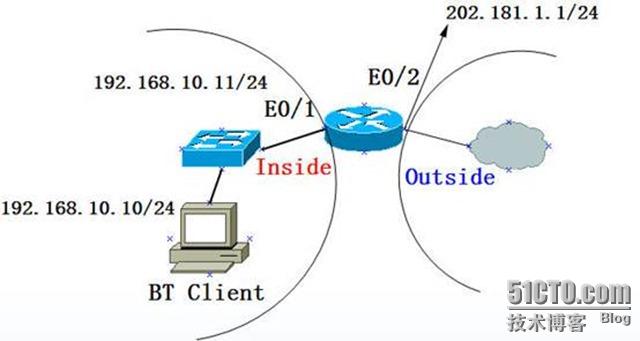

拓扑图：
第一步：上传之前的准备工作
| norvel-network#dir /all Directory of flash:/ 1 -rw- 15824768 <no date> 3600_12_3(22)(fc2).bin 33030140 bytes total (17205308 bytes free) norvel-network#show flash all Partition Size Used Free Bank-Size State Copy Mode 1 32255K 15453K 16802K 8192K Read/Write Direct System flash directory: File Length Name/status addr fcksum ccksum 1 15824768 3600_12_3(22)(fc2).bin 0x40 0x89AC 0x89AC [15824832 bytes used, 17205308 available, 33030140 total] 32768K bytes of processor board System flash (Read/Write) Chip Bank Code Size Name 1 1 01AD 2048KB AMD 29F016 2 1 01AD 2048KB AMD 29F016 3 1 01AD 2048KB AMD 29F016 4 1 01AD 2048KB AMD 29F016 1 2 01AD 2048KB AMD 29F016 2 2 01AD 2048KB AMD 29F016 3 2 01AD 2048KB AMD 29F016 4 2 01AD 2048KB AMD 29F016 1 3 01AD 2048KB AMD 29F016 2 3 01AD 2048KB AMD 29F016 3 3 01AD 2048KB AMD 29F016 4 3 01AD 2048KB AMD 29F016 1 4 01AD 2048KB AMD 29F016 2 4 01AD 2048KB AMD 29F016 3 4 01AD 2048KB AMD 29F016 4 4 01AD 2048KB AMD 29F016 norvel-network#copy tftp flash //采用TFTP协议，复制TFTP文件到路由器flash中 Address or name of remote host []? 192.168.10.10 //TFTP服务器的IP地址 Source filename []? bittorrent.pdlm //上传支持BT协议的PDLM，该文件要求要事先放置在TFTP的根目录下 Destination filename [bittorrent.pdlm]? //上传后的目的文件名 Accessing tftp://192.168.10.10/bittorrent.pdlm... Erase flash: before copying? [confirm]n //一定要选择NO，不格式化Flash，否则PDLM是上传到Flash中了，Flash中的其他的文件都被格式化了 Loading bittorrent.pdlm from 192.168.10.10 (via Ethernet0/3): ! [OK - 3100 bytes] Verifying checksum... OK (0x7C83) 3100 bytes copied in 0.332 secs (9337 bytes/sec) norvel-network#show flash //查看flash确认已经上传成功 System flash directory: File Length Name/status 1 15824768 3600_12_3(22)(fc2).bin 2 3100 bittorrent.pdlm [15827996 bytes used, 17202144 available, 33030140 total] 32768K bytes of processor board System flash (Read/Write) 按照上面的相同方法，如果您的设备flash空间已经满了，无法存放PDLM，你可以按同理 将PDLM上传到NVRAM中，PDLM文件本身都比较小，不用担心占用太多的空间 norvel-network#dir nvram: Directory of nvram:/ 25 -rw- 3612 <no date> startup-config 26 ---- 5 <no date> private-config 1 -rw- 0 <no date> ifIndex-table 2 ---- 12 <no date> persistent-data 30712 bytes total (24995 bytes free) norvel-network#copy tftp nvram: Address or name of remote host []? 192.168.10.10 Source filename []? eDonkey.pdlm Destination filename [eDonkey.pdlm]? Accessing tftp://192.168.10.10/eDonkey.pdlm... Loading eDonkey.pdlm from 192.168.10.10 (via Ethernet0/3): ! [OK - 3492 bytes] 3492 bytes copied in 9.784 secs (357 bytes/sec) 也可以上传到NVRAM中 norvel-network#dir nvram: Directory of nvram:/ 25 -rw- 3612 <no date> startup-config 26 ---- 5 <no date> private-config 1 -rw- 0 <no date> ifIndex-table 2 ---- 12 <no date> persistent-data 3 -rw- 3492 <no date> eDonkey.pdlm 30712 bytes total (20899 bytes free) 上传完毕切记需要保存，保存到闪存中，防止无意间重启丢弃PDLM norvel-network#write memory |
第二步：通过IP NBAR命令加载PDLM模块到内存中，并使用Class-map来对流量进行分类标记，使用Policy-map对分类的流量给定丢弃的策略，并最终应用在连接Internet的接口下
| //采用ip nbar 命令从flash中加载BT和电驴的模块，如果IOS已经支持这两种协议，则无需上传PDLM，也无需使用此命令 norvel-network(config)#ip nbar pdlm flash:bittorrent.pdlm norvel-network(config)#ip nbar pdlm flash:eDonkey.pdlm //使用Class-map对流量进行分类，Class-map的名字为BT “match-any”匹配上其中一种流量，就执行分类 “match-all” 匹配所有流量，才分类 norvel-network(config)#class-map match-any BT //Match 对象很多，可以ACL或者协议等 norvel-network(config-cmap)#match protocol bittorrent norvel-network(config-cmap)#match protocol edonkey //流量已经分类，使用Policy-map的目的是针对这些分类的流量给定一个什么样的策略。 这里先定义policy-map 的名字为Deny-BT 名称可以是任意字符 norvel-network(config)#policy-map Deny-BT //在Policy-map中关联Class-map 的名字 norvel-network(config-pmap)#class BT //policy-map给这些满足分类流量的策略是丢弃，你可以做做限速，可以让下载BT，但是速度限制20Kbps norvel-network(config-pmap-c)#drop //要使用NBAR必须启用 Cisco 快速转发 norvel-network(config)#ip cef //在接口下要调用Policy-map 的策略 norvel-network(config)#int e0/2 //开启接口下NBAR发现协议的功能 norvel-network(config-if)#ip nbar protocol-discovery //把策略应用E0/2的出方向 norvel-network(config-if)#service-policy output Deny-BT |
第三步：在路由器上检查配置
Show class-map
Show Policy-map
Show policy-map interface e0/2
| norvel-network#sh class-map Class Map match-any BT (id 2) Match protocol bittorrent Match protocol edonkey Class Map match-any class-default (id 0) Match any norvel-network#show policy-map Policy Map Deny-BT Class BT drop norvel-network#show policy-map int e0/2 Ethernet0/2 Service-policy input: Deny-BT Class-map: BT (match-any) 0 packets, 0 bytes 5 minute offered rate 0 bps, drop rate 0 bps Match: protocol bittorrent 0 packets, 0 bytes 5 minute rate 0 bps Match: protocol edonkey 0 packets, 0 bytes 5 minute rate 0 bps drop Class-map: class-default (match-any) 8133 packets, 7734590 bytes 5 minute offered rate 182000 bps, drop rate 0 bps Match: any Service-policy output: Deny-BT Class-map: BT (match-any) 0 packets, 0 bytes 5 minute offered rate 0 bps, drop rate 0 bps Match: protocol bittorrent 0 packets, 0 bytes 5 minute rate 0 bps Match: protocol edonkey 0 packets, 0 bytes 5 minute rate 0 bps drop Class-map: class-default (match-any) 13273 packets, 871872 bytes 5 minute offered rate 31000 bps, drop rate 0 bps Match: any |
第四步： 安装BT和电驴测试 NBAR的效果，软件安装就不多说了，下一步就可以，这些软件的安装包中，都捆版了很多广告软件，安装时请谨慎选择。
第五步：找到下载好的BT种子，记好了，一定要是BT种子文件，这是产生的下载流量才可以被PDLM所识别，如果是HTTP下载，无法触发Bittorrent的流量
第六步：验证效果，如果不在E0/2下，调用Policy-map策略，开启BT下载，可以看到该接口发现了很多BT的流量，BT流量非常疯狂
| norvel-network#sh ip nbar protocol-discovery int e0/2 Ethernet0/2 Input Output Protocol Packet Count Packet Count Byte Count Byte Count 5 minute bit rate (bps) 5 minute bit rate (bps) ------------------------ ------------------------ ------------------------ http 33963 24384 33559299 6041847 292000 67000 bittorrent 4326 7868 2204807 3092548 46000 5500 |
第七步：接口下调用Policy-map 策略，检查接口Drop包的数量，5分钟内丢弃了10000
| norvel-network#sh policy-map int e0/2 Ethernet0/2 Service-policy output: Deny-BT Class-map: BT (match-all) 1290 packets, 150864 bytes 5 minute offered rate 10000 bps, drop rate 10000 bps Match: protocol bittorrent drop Class-map: class-default (match-any) 27006 packets, 5211833 bytes 5 minute offered rate 97000 bps, drop rate 0 bps Match: any |
第八步：为了更好的看一下 丢弃的效果，我们暂时把接口下的策略取消掉，来观察BT的下载速度是否在“猛涨”
| norvel-network(config)#policy-map Deny-BT norvel-network(config-pmap)#class BT norvel-network(config-pmap-c)#no drop |

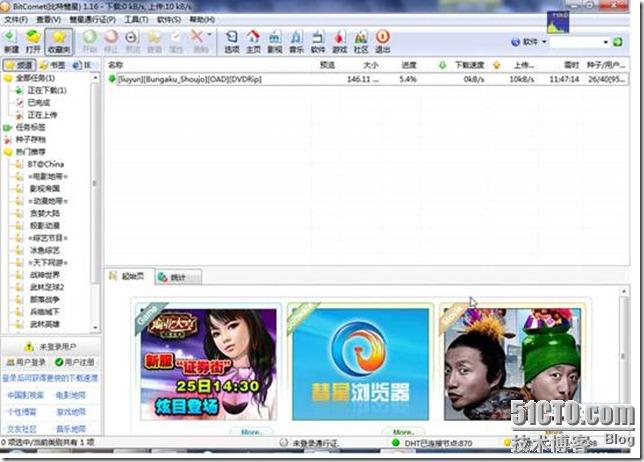

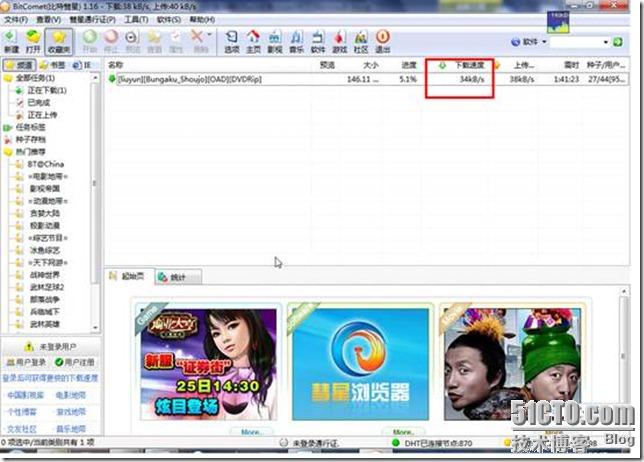

关闭丢弃的策略，BT的下载速度开始上涨了，
你可以多观察几分钟，只要你的带宽够大，种子资源够活跃，这“变态下载”速度会越来越快。

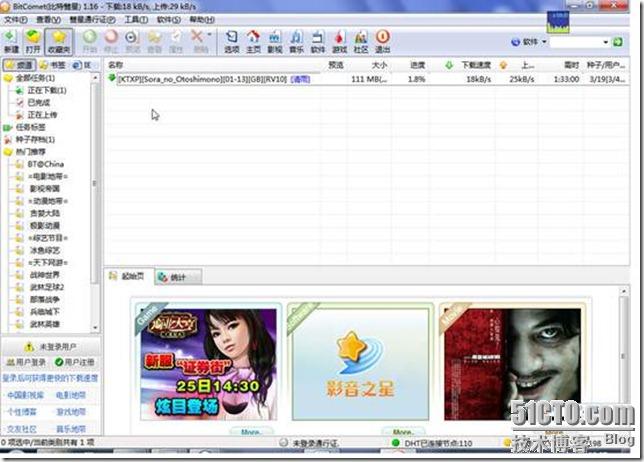

第九步：启用NBAR策略，封杀BT的流量，我们观察BT下载速度，在一分一秒的降低，几分钟之后的0KB/S,而且一直这样持续。
说明NBAR封杀BT的流量，现象成功了
| norvel-network(config)#policy-map Deny-BT norvel-network(config-pmap)#class BT norvel-network(config-pmap-c)#drop |
而且下载速度哪里一直保持的是0KB/S
下载的流量经过路由器是全被丢弃了。
| norvel-network#sh policy-map int e0/2 Ethernet0/2 Service-policy input: Deny-BT Class-map: BT (match-all) 8448 packets, 3672204 bytes 5 minute offered rate 26000 bps, drop rate 27000 bps Match: protocol bittorrent drop |
