3ds MAX基础教程：碗和杯子的建模过程

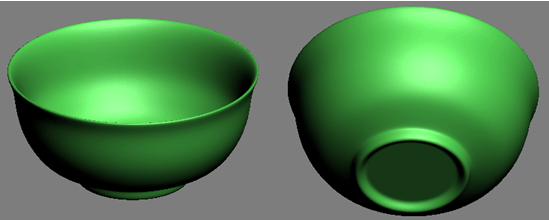

一、 碗的建模。模型的结果如图WB—1所示：

图WB—1

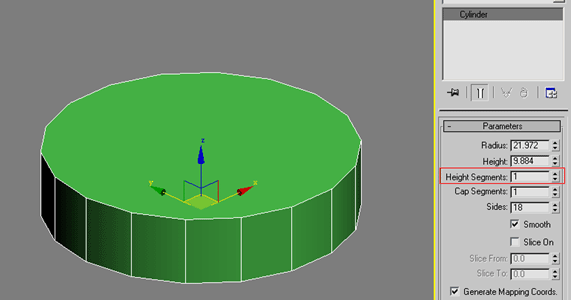

1. 创建圆柱，并调节参数，转换到多边形，最终的结果图WB—2所示：

图WB—2

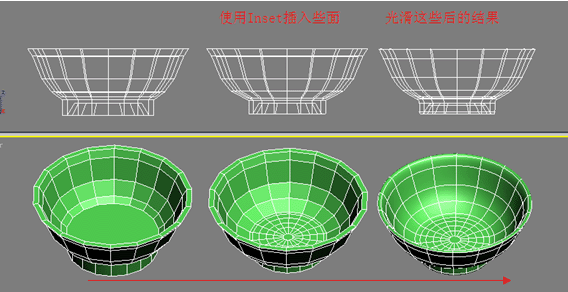

2.使用Inset（插入）插入一个面，再次执行Extrude（拉伸），为了光滑的结果再次插入一系列的面，用来制作碗底。制作的过程，如图WB—3所示：

图WB—3

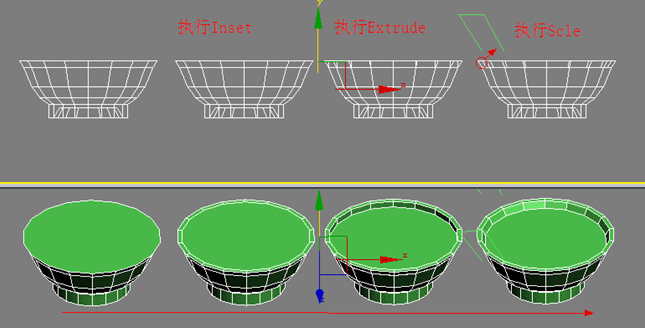

3.按住Alt键加鼠标中键，将模型转到上部，用来制作碗的上部分。其制作流程如图WB—4所示：

图WB—4

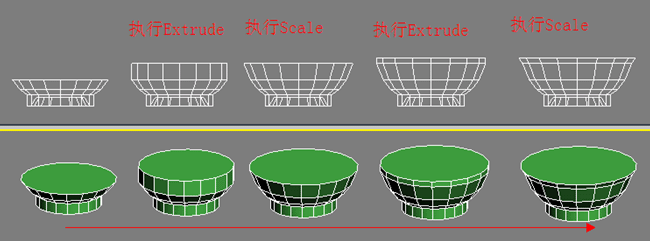

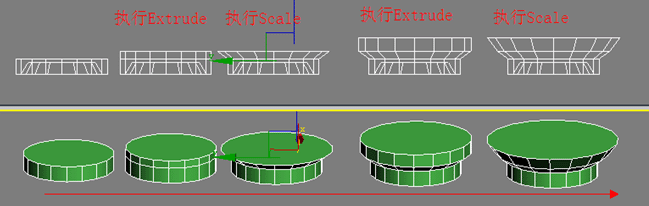

4.     接上面的制作，继续其流程，其制作流程如图WB—5所示：在制作作的过程中，一边使用拉伸，一边将拉伸出来的面进行Scale，以使其实现碗的造型。

图WB—5

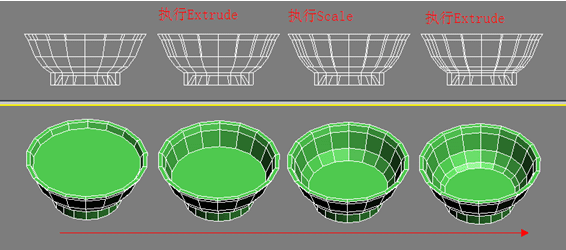

5.接上面的制作，继续其流程，其制作流程如图WB—6所示：请注意观察，在执行Scale时，要让碗内部的线要与外部的线平行。这样做，可以使最后的结果，能保持内外一致的厚度。

图WB—6

6. 接上面的制作，继续其流程，其制作流程如图WB—7所示:

图WB—7

7. 接上面的制作，继续其流程，其制作流程及结果。如图WB—8所示:

图WB—8

8.     可以通过碗的制作，来完成很多类似的造形。如下图WB—9所示对象的制作：其中耳碗的制作流程图，我将其表达在WB—10中。

图WB—9

图WB—10

9.     各位看官，可以把以上的制作对象通过自已的想象制作出来。其实这也是一个检验自已思考方式的一种方法。在下面的制作中，我们将制作一些带有手柄的杯子。

二、     茶杯的建模。模型的结果如图WB—11所示。通过结果我们分析这样的茶杯只不过是直筒杯上加了一个手柄而已。

图WB—11

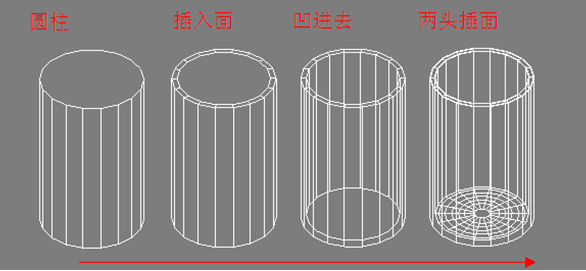

1.从创建圆柱到生成直筒杯的制作过程，如图WB—12所示:

图WB—12

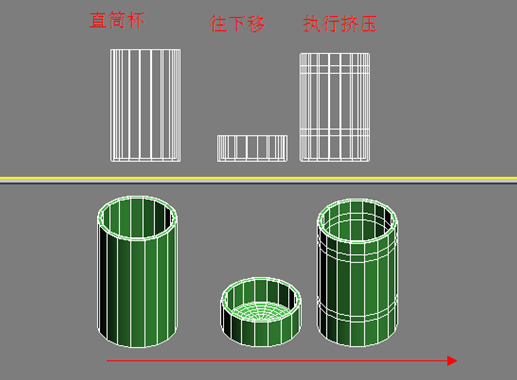

2.将直筒杯的口部往下移动，为以后进行杯柄的制作打下良好基础。其制作流程如图WB—13所示:

图WB—13

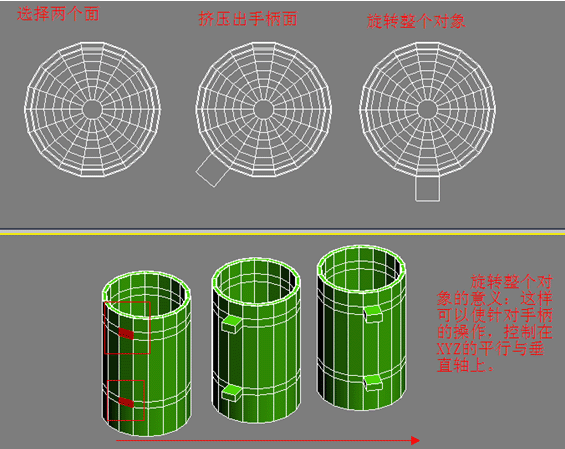

3.      选择要用来挤压出手柄的两个面，然后执行挤压，使其产生一定的距离，其距离的远近则是跟据制作模型的最终需要，退出“次对象”，最后执行旋转，使刚产生的面平行于Top视图的X轴，这样做的目的方便下面的手柄面的旋转始终保持在XYZ这样的轴上。其制作流程如图WB—14所示:

图WB—14

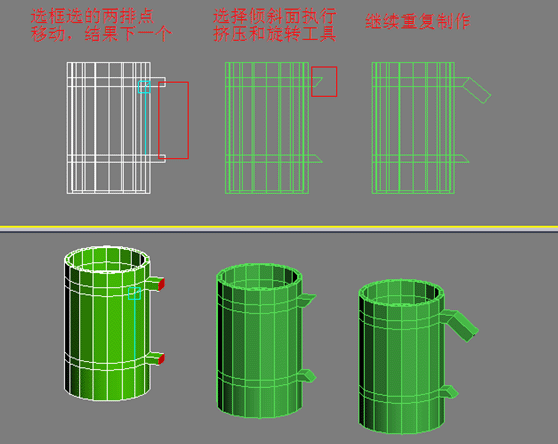

4.在Left视图上进行操作，首先选两排点，执行移动，使两个拉伸出来的面出原来的面比较起来有一定的倾斜，再次选择其是一个面，重复执行挤压面和旋转面，使最终的结果有一定的弧度，以更接近茶杯手柄的造形要求。其制作的流程图，如图WB—15所示:

图WB—15

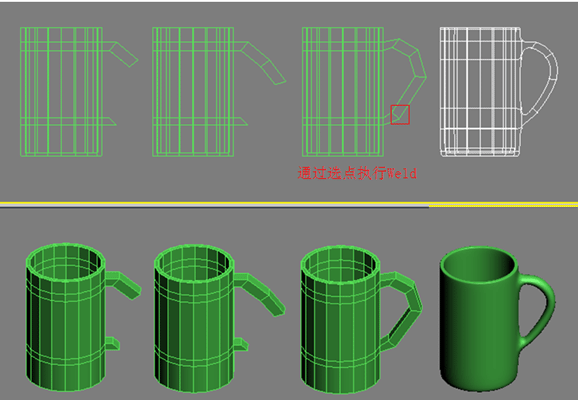

5.     继续执行右击中的Extrude，通过旋转调节，使上半部分拉伸出来的手柄，最终能对接到下半部分的手柄面上，最终通过执行右击中的Weld（焊接），把上下两部分的面焊接在一起，最终的结果与流程图如图WB—16所示:

图WB—16

6.焊接的操作需要条件，首先看图WB—17，手柄在焊接时，首先出有面阻隔的情况，如果不进行这些面的删除，则执行焊接命令后是没有意义的。

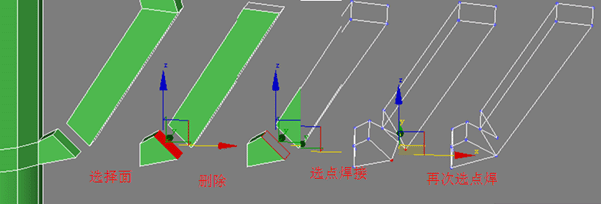

因为这时候点的焊接是无法将存在的两个面直接焊接进手柄中的，这时候，我们可以将两个同时选中，按键盘上的Delete键，把两个面同时删除除，选后选择对应的点一一进行焊接，其焊接流程图，如图WB—18所示:

图WB—17

图WB—18

7.通过这个杯子模型的制作，我们尝试制作以下的模型。如图WB—19所示:

图WB—19

8.讨论：我们在这一章学会了通过直筒杯到碗的制作变形，然后又学会了制作直筒杯的手柄，那么我们是不是可以通过两者的结合制作图WB—19所体现的一系列的直筒茶杯的变形结果。这一点希望诸位初学者去思考，以后的教程中，我们还会涉及这样一系的对象的制作。
